엔진과 전력전자, 배터리, 실내 공조까지—자동차의 성능·내구·연비(전비)를 좌우하는 보이지 않는 주역이 바로 냉각 시스템입니다. 중력과 밀도차로만 돌리던 써모사이폰(thermo-siphon)에서 기계식 워터펌프·와크스(왁스) 서모스탯, 프레스urized 라디에이터 캡, 전동 팬·그릴 셔터, 맵 컨트롤 서모스탯, 전동 워터펌프·분리 냉각(split cooling), 다중 루프 열관리(엔진/모터·인버터·배터리·실내)와 히트펌프까지—냉각의 역사는 ‘수동에서 능동·지능형’으로 진화해 왔습니다. 이 글은 내연·하이브리드·전기/수소차를 아우르는 냉각 시스템의 과거·현재·미래를 연대기와 사용 시나리오로 정리하고, 고장 패턴·유지관리·부품 선택 가이드를 표·FAQ와 함께 제공합니다.
냉각은 성능과 수명의 공통 분모
엔진은 연료 에너지의 상당 부분을 열로 버립니다. 전기차·하이브리드 역시 모터·인버터·OBC/DC-DC, 배터리에서 열이 발생합니다. 적정 온도창을 유지하지 못하면 점화·윤활·배출, 전력 손실·내구·안전까지 연쇄적으로 무너집니다. 냉각 시스템은 열 수송(워터펌프·쿨런트 루프), 열 방출(라디에이터·히트싱크·팬), 온도 제어(서모스탯·밸브·펌프 가변제어), 유체 품질(부식/동상 방지)이라는 네 축으로 이해할 수 있습니다.

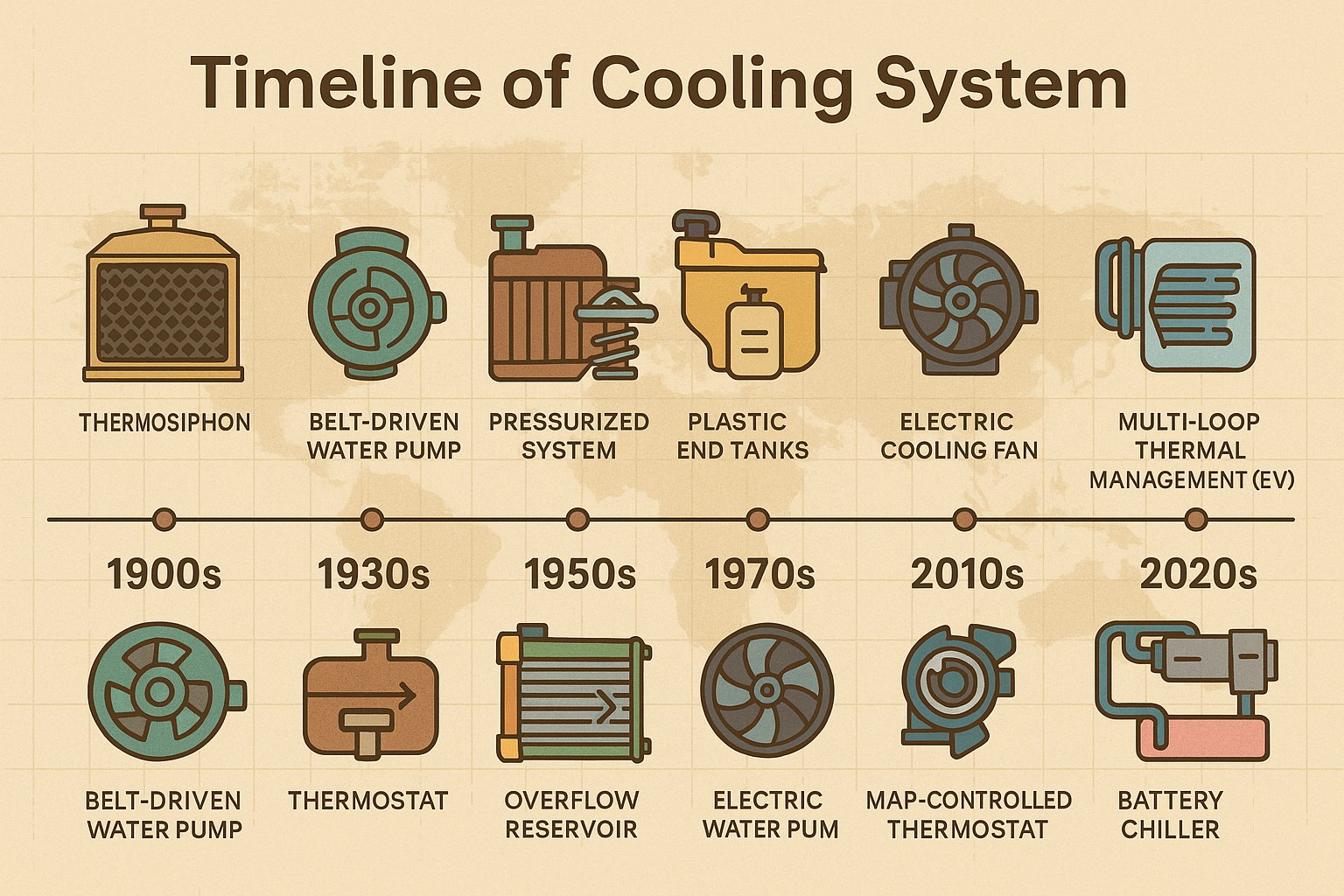

연대기와 기술로 읽는 라디에이터·워터펌프의 과거·현재·미래
1) 태동기: 써모사이폰과 초기 라디에이터
초기 가솔린차는 펌프 없이 뜨거워진 냉각수가 자연 대류·밀도 차로 순환하는 써모사이폰을 썼습니다. 단순하지만 경사·부하 변화에 취약했고 오버히트가 잦았습니다. 라디에이터는 황동·구리 솔더드 코어에서 시작해 이후 알루미늄 브레이즈드 코어로 진화합니다.
2) 기계식 워터펌프·와크스 서모스탯·프레스 캡
크랭크 풀리로 구동되는 기계식 원심 워터펌프가 보편화되며 순환이 안정화됩니다. 와크스 서모스탯은 온도에 따라 유로를 열고 닫아 워밍업 단축·정온을 달성했고, 프레스urized 라디에이터 캡은 끓는점을 높여 캐비테이션·오버히트를 완화했습니다. 오버플로·디가스(degas) 탱크가 공기 제거·열팽창을 흡수합니다.
3) 전동 팬·송풍 덕트·코어 패키징
기계식 팬은 엔진 회전에 좌우되어 소음·손실이 컸습니다. 전동 팬(PWM)과 점도 클러치 팬이 도입되며 냉각·소음·연비가 개선되었습니다. 셔라우드·덕트는 라디에이터 전후 압력장을 최적화해 저속에서도 방열을 높입니다.
4) 재료·형상: 구리/황동 → 알루미늄, 다운플로→크로스플로
경량·원가·내식 측면에서 알루미늄 코어+플라스틱 탱크가 주류가 되었고, 패키징에 유리한 크로스플로가 승용 중심으로 확산했습니다. 인터쿨러(공기·수냉), EGR 쿨러, 트랜스미션/인버터 오일 쿨러 등 보조 열교환기가 전면부에 다층 배치됩니다.
5) 제어 고도화: 맵 컨트롤 서모스탯·가변 워터펌프·그릴 셔터
맵 컨트롤 서모스탯(히터 내장)은 ECU가 목표 온도 지도를 따라 엔진 열효율/배출을 최적화합니다. 전동 워터펌프·가변 유량은 부하·온도·차속에 맞춰 펌프 동력을 최소화하고, 액티브 그릴 셔터가 공력·워밍업·냉각을 동시에 조율합니다. 실린더 헤드/블록을 따로 데우는 분리 냉각(split)도 보편화되었습니다.
6) EV/HEV의 다중 루프: 배터리·모터/인버터·캐빈
전동화 차량은 배터리 냉각(콜드플레이트·튜브/플레이트·침지), 모터/인버터·OBC/DC-DC 루프, 실내 HVAC/히트펌프가 밸브 매니폴드로 연결된 다중 루프 구조를 씁니다. 급속 충전 시에는 차량 냉매↔냉각수 교환기(칠러)로 팩을 빠르게 냉각하고, 혹한에는 히트펌프·PTC로 난방하며 배터리를 프리컨디셔닝합니다.
7) 수소연료전지차(FCV)의 냉각 특성
연료전지 스택은 낮은 온도차에서 많은 열을 배출하기 때문에 대면적 라디에이터·고유량 펌프가 필요합니다. 스택·에어컴프레서·파워전자·가습기 등 다수의 열원과 냉각수 전기전도도(탈이온) 관리가 핵심입니다.
8) 내구·고장 패턴: 캐비테이션·실 누유·코어 누수·에어록
워터펌프 임펠러·실은 캐비테이션과 그리스 열화에 취약합니다(윕홀 누유가 전조). 라디에이터 플라스틱 탱크 크랙, 코어 낙엽·벌레 막힘, 서모스탯 스턱, 에어록·블리드 실패가 대표 증상입니다. 쿨런트 규격(OAT/HOAT/Si-OAT 등), 혼합 금지, 정품 농도·증류수 혼합, 진공 충진이 품질을 좌우합니다.
9) 레이싱·오프로드: 서지·디가스·고유량·덕트·가드
지속 고부하·장시간 코너링·고진동 환경에서는 디가스 포트·스월팟으로 기포를 제거하고, 고유량 펌프·대형 코어·오일쿨러와 정밀 덕트가 필수입니다. 오프로드는 라디에이터 가드·머드 차단·세척 접근성까지 설계 요소입니다.
10) 다음 10년: 예측형 열관리·히트펌프 고도화·침지/마이크로채널
- 예측형 제어: 지도·교통·기온·주행 스타일을 학습해 선제 프리컨디셔닝(배터리·엔진·캐빈)을 수행
- 히트펌프 고도화: 저온 성능 향상(이젝터·2단 압축·R744 등)과 배터리/캐빈 열 교환 최적화
- 고효율 열교환: 마이크로채널·이중회로 코어, NVH·팩키징 동시 개선
- 침지 냉각: 고출력 배터리/인버터 영역에서 절연 유체 기반 부분 채택
- 통합 열관리 모듈: 펌프·밸브·센서 일체형과 열 도메인 컨트롤러(소프트웨어 정의)
냉각 시스템 전환점 요약 표
| 시대/영역 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 초기 | 써모사이폰 | 구조 단순 | 경사·부하 대응 취약 |
| 기계식 | 원심 펌프·와크스 서모·프레스 캡 | 워밍업·정온·비등점↑ | 펌프 손실·고정 유량 |
| 제어 | 전동 팬·맵 서모·가변 펌프 | 연비·소음·내구 개선 | 제어 복잡성·원가 |
| 전동화 | 다중 루프(배터리·모터·캐빈) | 충전/주행 안정성↑ | 밸브/칠러 복잡·패키징 |
| 공조 통합 | 히트펌프·칠러·밸브 매니폴드 | 혹한 전비·난방 성능↑ | 저온 성능·소음·제어 |
| 차세대 | 예측형 제어·마이크로채널·침지 | 열효율·응답성↑ | 신뢰성·서비스성·원가 |
FAQ
라디에이터 코어: 구리/황동 vs 알루미늄, 무엇이 다른가요?
구리/황동은 열전도율이 높고 수리성이 좋지만 무겁고 원가가 높습니다. 알루미늄 브레이즈드 코어는 경량·원가·내식·대량 생산성이 뛰어나 현대 승용의 주류입니다.
전동 워터펌프의 장점은?
엔진 부하와 분리되어 필요 유량만 공급, 아이들/주행/정지 상태에 맞춘 제어가 가능하고, 시동 꺼진 뒤 열침투 관리(랜-온)도 수행합니다. 연비·내구·워밍업에 유리합니다.
쿨런트 색이 다르면 섞으면 안 되나요?
색은 제조사별 식별일 뿐입니다. 화학계(OAT/HOAT/Si-OAT 등)와 규격을 확인해야 하며, 임의 혼합은 침전·부식·겔화 위험이 있습니다. 의심되면 플러시 후 규격품으로 재충진하세요.
EV는 라디에이터가 필요 없나요?
필요합니다. 모터/인버터·배터리·OBC/DC-DC의 열을 공기 중으로 내보내야 하며, 급속 충전 시 특히 중요합니다. 다만 유량·온도창·루프 구성은 내연과 다릅니다.
오버히트를 줄이는 운용 팁은?
라디에이터 외부 이물 제거, 냉각수 규격·농도 준수, 서모/펌프 누유·소음 점검, 블리드 절차 준수, 덕트/셔라우드·언더커버의 누락 방지가 기본입니다.
차종·기후·운용에 맞춘 냉각 전략
도심 주행 위주의 내연차는 맵 서모+전동 팬 유지와 정기 쿨런트 교환이, 견인/산악·고온 환경은 대형 코어·고유량 펌프·덕트 보강이 유리합니다. 전기차는 배터리 프리컨디셔닝·히트펌프 성능과 칠러 용량이 체감 전비를 좌우합니다. 앞으로 10년은 예측형 열관리와 히트펌프 고도화, 마이크로채널·침지 등 고효율 부품, 그리고 열 도메인 컨트롤러가 결합해 같은 하드웨어로 더 빠른 워밍업·조용한 냉각·더 좋은 전비/연비를 실현하는 방향으로 수렴할 것입니다. 이 글의 표·FAQ를 체크리스트로 삼아 자신의 기후·운용·차종에 맞는 냉각 로드맵을 설계하세요.
용어 간단 정리
써모사이폰: 밀도차 자연 순환.
서모스탯: 냉각수 유로 개폐 밸브.
프레스 캡: 라디에이터 압력 상승 장치.
디가스 탱크: 공기 분리·팽창 흡수.
맵 컨트롤: ECU 목표 온도 기반 서모 제어.
스플릿 쿨링: 헤드/블록 등 분리 제어.
칠러: 냉매↔냉각수 열교환기.
히트펌프: 열을 이동시켜 난방/제빙.
OAT/HOAT: 유기산/하이브리드 산계 부식 억제제.
캐비테이션: 국부 기화로 인한 침식.
