컨트롤암(로어/어퍼)과 볼조인트는 바퀴의 위치·각도·궤적을 결정하는 서스펜션의 뼈대입니다. 초기 리프 스프링·킹핀에서 출발해 더블위시본/맥퍼슨, 멀티링크로 진화하면서 재질은 프레스 강판→주강/단조→알루·하이드로폼·복합재로 고도화되었습니다. 고무/하이드로 부시와 실드형 볼조인트가 NVH와 정밀도를 좌우하고, 앞으로는 스마트 조인트 센싱·예지정비·능동 캠버/토 제어가 핵심이 될 전망입니다. 이 글은 역사→구조/지오메트리→정비/세팅→미래 로드맵 순서로 정리한 글 입니다.
정렬·강성·NVH의 삼각형
컨트롤암의 미션은 바퀴의 캠버/캐스터/토를 목표대로 유지하고, 로드 입력을 차체로 전달하면서도 소음·진동(NVH)을 줄이는 것입니다. 구성은 암 바디(프레스/단조/주조/하이드로폼/복합재), 차체 연결용 부시(고무·하이드로), 너클 연결용 볼조인트(실드형/그리스 니플형), 캠볼트/오프셋 슬리브(얼라인먼트 조정), 일부는 스태빌라이저 링크 장착점을 포함합니다.

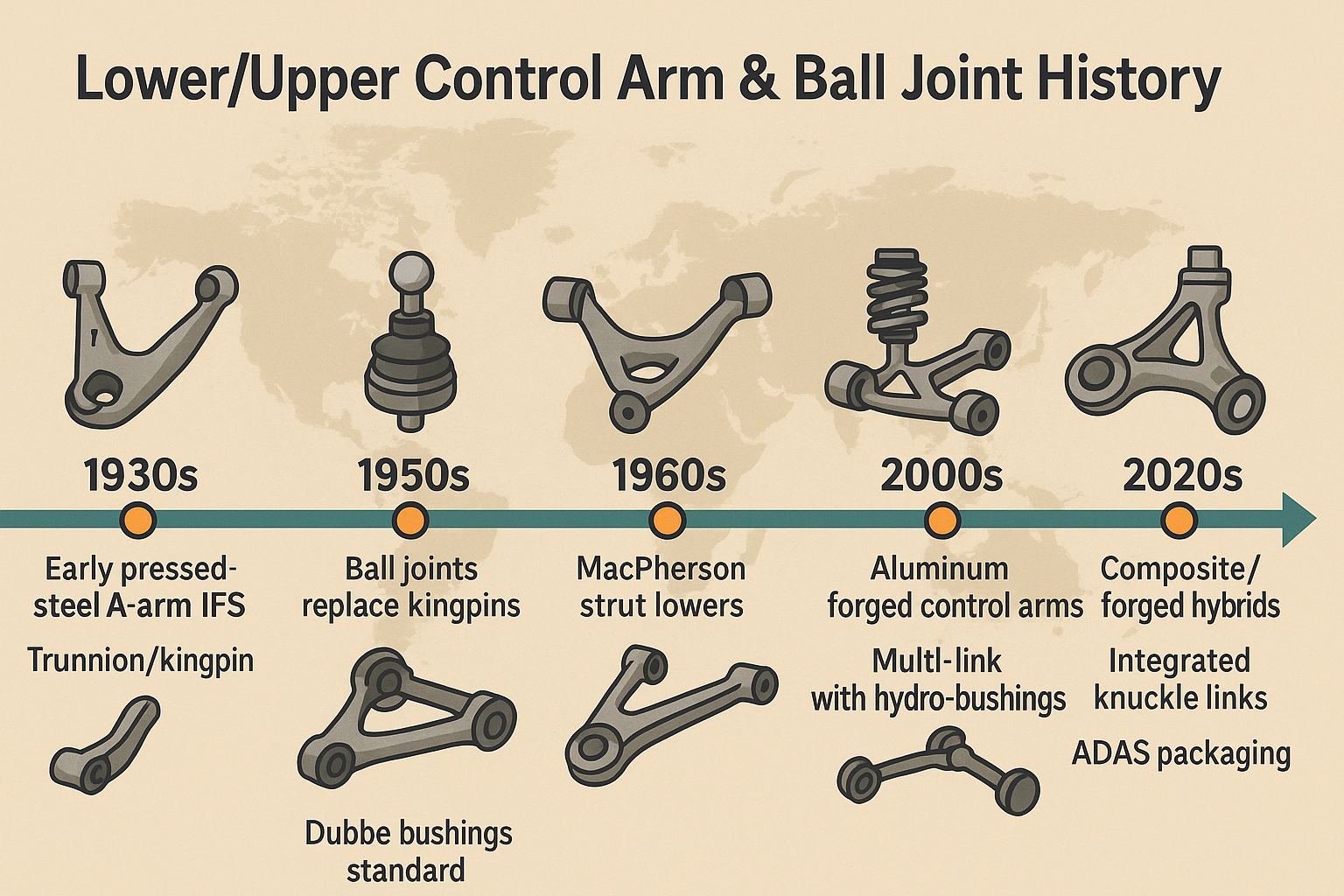

본론｜연대기와 기술로 읽는 컨트롤암·볼조인트
1) 태동기: 리프 스프링·킹핀 시대
초기에는 리프 스프링이 서스펜션과 로케이팅 암을 겸했고, 회전축은 킹핀이 담당했습니다. 유지보수가 잦고 기하학적 자유도가 낮았습니다.
2) 더블위시본의 확산과 볼조인트
상하 어퍼/로어 암과 볼조인트 채택으로 킹핀이 사라지고 조향축이 가상선으로 변했습니다. 롤센터·왕복 캠버 변화를 정밀 설계할 수 있어 스포츠카·세단에 널리 퍼졌습니다.
3) 맥퍼슨 스트럿·코스트/패키징 혁신
맥퍼슨은 어퍼 암을 스트럿이 대체해 부품 수·공간·원가를 줄였습니다. 이때 로어 암이 하중의 대부분을 지며, 부시/볼조인트의 질이 체감 품질을 좌우하게 됩니다.
4) 멀티링크와 가상 지오메트리
링크 수를 늘려 캠버 게인·토 스티어를 미세 제어하는 멀티링크가 보편화되었습니다. 각 링크의 부시 강성·축 방향(로드/랩)에 따라 코너링·제동 시 휠 정렬이 의도적으로 변합니다.
5) 재질·제조의 진화
- 프레스 강판: 경량·저가, 적절한 비드/리브로 강성 확보.
- 주강/단조 강: 고강도·충격 내구 우수(오프로더/상용).
- 알루 다이캐스트/단조: 경량·부식 저항, NVH에 유리하나 스톤칩/국부 피로 관리 필요.
- 하이드로폼 튜브·복합재: 대구경·박육으로 비틀림 강성↑, 차세대 경량화 후보.
6) 부시의 역할: 고무→하이드로
고무 부시는 간단·저가이지만, NVH와 정렬 유지의 트레이드오프가 있습니다. 하이드로 부시는 내부 유체와 통로를 설계해 주파수 선택 댐핑을 구현, 아이들/잔진동은 흡수하고 조향/제동에는 단단히 지지합니다.
7) 볼조인트: 서비스형→실드 일체형
초기 그리스 니플이 달린 서비스형에서, 오늘은 실드형(시일 일체·무보수)이 주류입니다. 테이퍼 핀·테이퍼 시트 결합의 컨 누름 품질과 부트(고무) 밀봉이 수명을 결정합니다. 퍼포먼스/모터스포츠는 스페리컬 베어링(유니볼)을 쓰기도 합니다.
8) 지오메트리·키네매틱스의 핵심
- 캠버 게인: 롤 시 바깥바퀴의 접지 확보.
- 캐스터/ICA: 직진 안정·자이럴 효과·스티어 복원력.
- 안티다이브/안티스쿼트: 제동/가속 자세 제어.
- 토 스티어: 승차감/안정성 타협(리어 멀티링크 핵심 특성).
9) 고장 패턴·증상
- 부시 균열/탈락→ 제동 시 흔들림, 가속/감속 방향성 불안, 미세 스티어 풀림.
- 볼조인트 유격→ 요철에서 딸깍, 조향 지연·헐거움, 심하면 휠 이탈 위험.
- 부트 파열→ 그리스 유출·먼지 유입→ 조기 마모.
- 암 변형/부식→ 얼라인먼트 불가·타이어 편마모.
10) EV 시대의 요구
배터리로 인한 질량 증가와 저소음 요구로 강성 대비 질량, 저주파 NVH, 부식 내구가 더 중요해졌습니다. 회생 제동의 토크 역전 상황에서도 정렬이 안정적으로 유지되어야 합니다.
세팅·정비·실전 팁
- 토크는 지면 하중 상태에서 최종 조임(부시 비틀림=프리로드 방지).
- 얼라인먼트: 암·볼조인트·부시 교환 후 캔버스(캠버/캐스터/토) 재측정이 필수. 캠볼트 방향·마킹을 기록해 복원성을 높이세요.
- 부트·씰: 세척제/솔벤트 과다 사용 금지(고무 열화). 균열 초기엔 부트만 교환 가능한 경우도 있습니다.
- 테이퍼 분리: 너트 풀고 너클 탭핑으로 완화, 프라이·피클포크 사용 시 부트 손상 주의.
- NVH 튜닝: 일상차는 하이드로/저경도 부시, 트랙은 솔리드/스페리컬(승차감·소음 증가 감수).
- 부식 지역: 암 하우징 배수홀 확인·방청 코팅, 스플래시 실·언더커버 상태 점검.
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 조향 축 | 킹핀 → 볼조인트 | 정밀·경량·정비성↑ | 부트 밀봉·윤활 |
| 구성 | 더블위시본/맥퍼슨 → 멀티링크 | 지오메트리 자유도↑ | 원가·패키징 |
| 재질 | 프레스/주강 → 알루/하이드로폼/복합 | 질량↓·강성/부식↑ | 피로·스톤칩 |
| 부시 | 고무 → 하이드로 | NVH·직진성↑ | 원가·온도 의존성 |
| 정비 | 그리스 니플 → 실드 무보수 | 관리 용이 | 부트 손상 시 교체 주기 짧음 |
| 전동화 | 수동 → CBM/센싱 | 예지정비·안전↑ | 센서 비용·신뢰성 |
FAQ
과속방지턱에서 ‘딸깍’ 소리, 암 문제일까요?
대개 볼조인트 유격이나 스태빌라이저 링크 유격입니다. 하체 가압 상태에서 레버로 하중을 걸어 유격을 확인하세요.
타이어가 한쪽만 닳아요. 무엇을 의심하나요?
부시 변형·볼조인트 유격으로 캠버/토가 흐트러졌을 수 있습니다. 암 점검과 함께 얼라인먼트를 즉시 보세요.
알루 암으로 바꾸면 승차감이 좋아지나요?
질량 저감과 응답성은 좋아지지만, 부시/댐퍼가 같다면 승차감 변화는 제한적입니다. 부시 스펙과 함께 패키지로 접근하세요.
볼조인트만 따로 교체해도 되나요?
프레스 인 구조면 가능하지만, 부트·시트 손상 위험이 있어 암 어셈블리 교환이 안전합니다. 차종 서비스 매뉴얼을 따르세요.
튜닝 부시(폴리/솔리드)의 단점은?
조향 응답은 좋아지지만 NVH 상승·저온 삐걱음·차체 스트레스 증가가 있습니다. 일상차는 하이드로/순정형이 무난합니다.
차종·용도별 암/조인트 전략
일상 승용은 순정 스펙 암+하이드로 부시 유지, 볼조인트 부트 점검, 하중 상태 최종 토크가 체감 품질을 좌우합니다. 스포츠 주행은 강성 높은 암·스페리컬/고경도 부시로 응답을 올리되 NVH를 감수해야 합니다. 오프로더/상용은 단조 강 암·대경 볼조인트와 방청이 정답입니다. 다음 10년은 스마트 조인트 센싱(유격/온도/하중), 예지정비(CBM), 복합·하이드로폼 경량 암, 액티브 캠버/토가 결합해, 같은 차도 더 똑똑하고 조용하며 안전하게 달리게 될 것입니다.
내부링크용 앵커 텍스트 5개
- 더블위시본·맥퍼슨·멀티링크 한눈에
- 하이드로 부시의 주파수 선택 댐핑
- 볼조인트 유격·부트 진단 체크리스트
- 하중 상태 최종 토크와 프리로드 방지
- 액티브 지오메트리(캠버/토) 미래 로드맵
용어 간단 정리
컨트롤암: 바퀴 위치/각을 정의하는 링크(로어/어퍼).
볼조인트: 너클–암을 잇는 구면 관절.
부시: 차체–암을 잇는 고무/유체 댐퍼.
하이드로 부시: 유체 통로를 가진 부시로 주파수 선택 댐핑.
캠버/캐스터/토: 바퀴 정렬 3요소.
캠볼트: 정렬 조정 볼트.
토 스티어: 서스펜션 스트로크에 따른 토 변화.
스페리컬 베어링: 마찰 적고 유격이 적은 구면 베어링(유니볼).
CBM: 상태기반정비.
