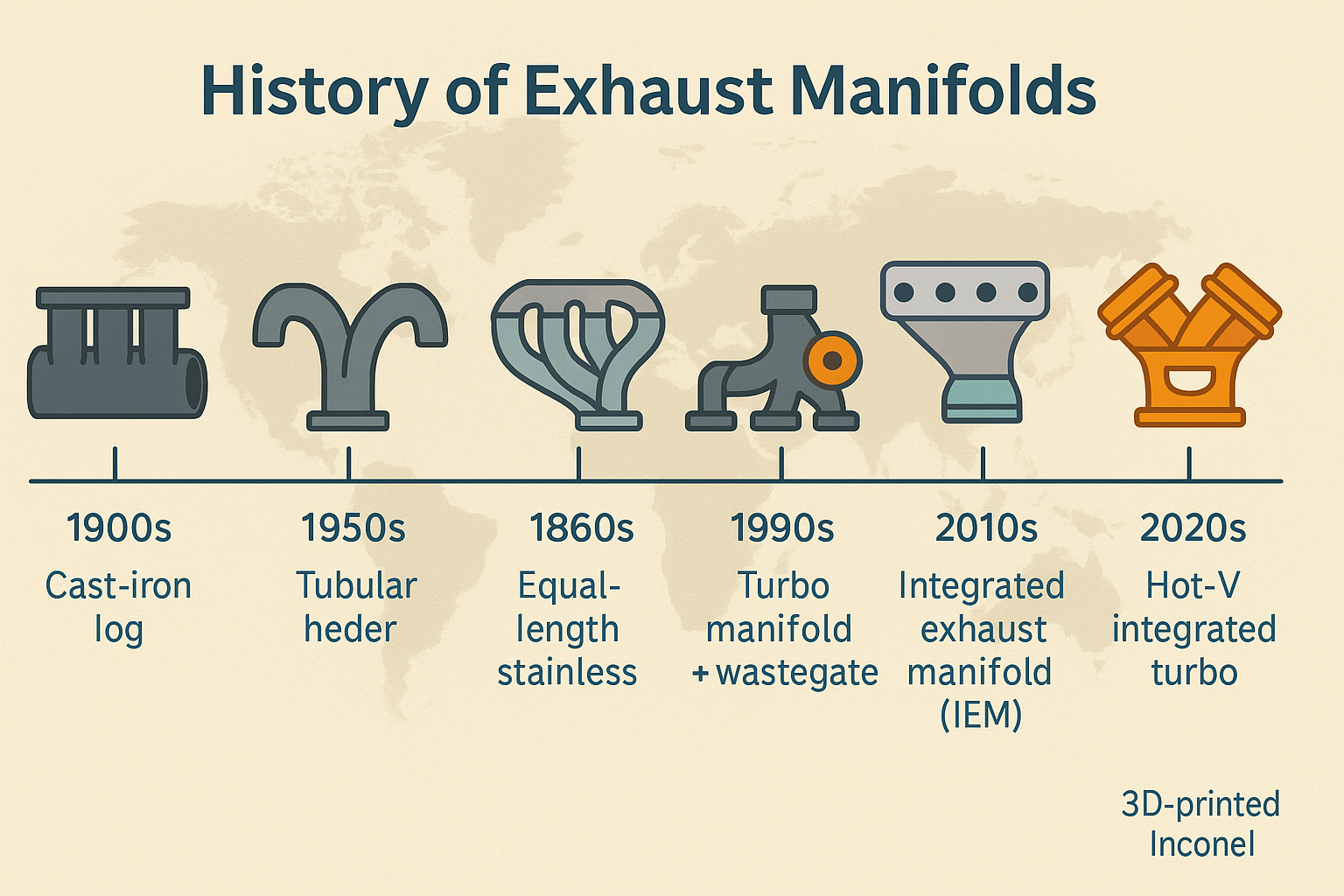

배기 매니폴드는 실린더에서 나온 배기가스를 모아 촉매/터빈으로 이끄는 유동·열·내구의 핵심 부품입니다. 초창기 주철 로그(Log)형에서, 자연흡기 성능을 위한 튜블러 헤더(4-1/4-2-1), 터보용 펄스 보존 로지크와 트윈스크롤, 최근의 실린더헤드 일체형(Integrated Exhaust Manifold, IEM)·워터재킷형·핫-V까지—배출·응답·열관리 요구에 맞춰 아키텍처가 크게 변했습니다. 이 글은 역사→핵심 구조·재료·열관리→정비→미래 로드맵을 연대기·시나리오로 정리한 글 입니다.
유동·열·내구의 삼각형
배기 매니폴드의 목적은 펄스 간섭 최소화(충전 효율), 촉매 워밍업/온도 유지(배출), 열·진동 내구를 동시에 만족하는 것입니다. 구성은 프라이머리 파이프(실린더별), 집합부(콜렉터), 플랜지·가스켓, 팽창 벨로우즈/플렉스, 터보차저 적용 시 터빈 플랜지/디바이더까지 포함합니다.
본론｜연대기와 기술로 읽는 배기 매니폴드
1) 태동기: 주철 로그(Log) 매니폴드
초기 양산은 주물 로그형이 표준이었습니다. 구조가 단순·저비용·내열성이 우수하지만, 실린더 펄스가 서로 간섭하여 고회전 호흡과 스캐빈징이 제한되었습니다.
2) 자연흡기 성능 시대: 튜블러 헤더(4-1/4-2-1)
- 4-1: 실린더 4개가 한 번에 집합—고회전 출력·최고파워 유리.
- 4-2-1: 중간 합류 후 최종 집합—중저속 토크·실차 가속 유리.
- 프라이머리 길이/직경·콜렉터 각도는 목표 회전수 압력파 튠에 맞춰 결정됩니다.
3) 배출 규제 대응: 촉매 근접화와 매니버터
저온 배출을 줄이기 위해 촉매(TWC)를 매니폴드에 근접/일체화(일명 maniverter)하여 라이트오프 시간을 단축했습니다. 이로 인해 열사이클·균열 내구가 더 중요해졌습니다.
4) 터보 시대: 펄스 보존·트윈스크롤·핫-V
- 펄스 보존: 터빈 앞에서 실린더 펄스 에너지를 잃지 않도록 동상 실화 순서를 분리·합류 각을 최적화.
- 트윈스크롤: 실린더 그룹을 분리한 터빈(예: 1-4 / 2-3)으로 저회전 응답·고회전 충전 동시 확보.
- 핫-V(V형 엔진): 터보를 실린더뱅크 사이에 배치해 배관 최소·응답 향상·패키징 장점. 열관리·정비성은 과제.
5) 통합형(IEM)·워터 재킷 매니폴드
실린더헤드에 배기 포트/수로를 일체화해 워밍업 가속·열관리·패키징을 향상시키는 설계가 보편화. 워터 재킷 매니폴드는 열스파이크를 완화하고 터보/촉매 보호에 유리합니다.
6) 재료·제조: 주철 → 스테인리스·인코넬·적층제조
- 주철/니-레지스트: 내열·내식 우수, 중량↑.
- 스테인리스 튜블러(304/321 등): 경량·유동 자유, 용접부 열피로 관리가 관건.
- 인코넬/초내열 합금: 모터스포츠·고온 터보용.
- AM(3D 프린팅): 내부 격자·냉각 채널·복잡 분기 구현로 펄스·열관리 동시 최적화.
7) 열 관리: 차열·코팅·팽창흡수
세라믹 코팅/열봉, 히트실드로 언더후드 열부하·흡기 온도를 낮추고, 벨로우즈/플렉스 조인트로 열팽창에 따른 균열·스터드 파손을 억제합니다. 워밍업/재생(디젤 DPF/가솔린 GPF)에는 고온 내구가 필수입니다.
8) 센싱·제어: O₂/EGT·배기 밸브·액티브 사운드
전방/후방 O₂ 센서, EGT 센서가 연료·점화·재생 제어의 기준을 제공합니다. 일부 차량은 가변 배기 밸브·사운드 튜브로 음향/역압을 관리합니다.
9) 고장·진단: 균열·가스켓·변형
- 균열/핀홀: 딱딱거리는 배기음·냄새·EGT/Lambda 오차.
- 가스켓 누설: 치치 소리·저속 토크 저하·P0171(희박).
- 스터드/너트 파손: 열사이클·부식 원인—고온용 패스너·재토크 필요.
- 터보 플랜지 왜곡: 부스트 누설·스풀 지연.
스모크/연막·냉간 시 시각점검·스캐너 트림/EGT/부스트 로깅으로 원인 분리, 용접/교환·표면 연마·가스켓 교체로 복원합니다.
10) 디젤·후처리: DOC/DPF/SCR와 열예산
디젤은 매니폴드 뒤 DOC→DPF→SCR 체인을 신속히 가열·유지해야 하므로, 근접 배치·열손실 최소화가 중요합니다. 재생 시 고온 열사이클을 견딜 재료·조인트 설계가 필수입니다.
11) 하이브리드·빈번 재시동: 라이트오프 전략
하이브리드는 엔진 온–오프가 잦아 촉매 라이트오프 재확보가 관건—IEM·전기히터·점화시기/공회전 제어로 온도를 보정합니다.
12) 다음 10년: 통합·지능·저탄소
- 터빈·촉매 통합: 터빈 앞 DOC/GPF·일체 캐리어로 라이트오프 가속·펄스 보존.
- e-터보/전동 웨이스트게이트와의 매칭으로 예측 스풀·역압 제어 고도화.
- AM 매니폴드: 내부 유동 최적·쿨링 채널·경량화—소량 다품종에 유리.
- 워터재킷·온도 액추에이션: 열스파이크 보호·배터리/인버터와 열예산 공유(하이브리드).
- 저탄소 소재·리매뉴팩처링과 LCA(전과정평가) 최적화.
배기 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 형상 | 로그 → 튜블러 헤더 | 스캐빈징·출력↑ | 공간·열내구·원가 |
| 배출 | 원거리 촉매 → 매니버터/근접 촉매 | 라이트오프 단축·배출↓ | 열사이클·균열 |
| 터보 | 싱글 → 트윈스크롤·핫-V | 스풀·응답↑ | 열/패키징·정비성 |
| 통합 | 분리형 → IEM/워터재킷 | 워밍업·패키징↑ | 헤드 열부하·서비스성 |
| 재료 | 주철 → 스테인리스/인코넬/AM | 경량·형상 자유·내열↑ | 용접/프린트 품질·비용 |
| 제어 | 수동 → 예측형 열·역압 제어 | 응답·연비·배출↑ | 모델 정확도·센서 내구 |
FAQ
헤더(튜블러)와 로그 매니폴드의 차이는?
헤더는 실린더별 동일 길이로 압력파 간섭을 줄여 스캐빈징을 돕고, 로그는 단순·내구·비용이 장점입니다. 일상·터보 근접 촉매 차량은 로그/통합형이, NA 성능 추구엔 헤더가 유리합니다.
트윈스크롤 터보의 효과는 무엇인가요?
실린더 그룹을 분리해 배기 펄스 충돌을 줄여 저회전 스풀·고회전 충전을 개선합니다. 매니폴드·터빈 하우징의 그룹 매칭이 핵심입니다.
배기 열랩/세라믹 코팅은 안전한가요?
언더후드 온도·IAT를 낮추는 데 유효하지만, 수분·염분이 갇히면 부식·크랙 위험이 있습니다. 코팅은 내열·산화 억제에 유리하며, 랩은 점검 주기·배수/통풍을 확보하세요.
매니폴드 균열 증상과 응급 대처는?
시동 직후 ‘딱딱’ 소리, 배기 냄새, O₂ 트림 이상이 전형적입니다. 임시로는 열실드 보강·클램프 재토크 정도이며, 근본 해결은 용접/교체입니다.
핫-V 레이아웃의 장단점?
터보 응답·패키징이 뛰어나지만, 열집중·부품 밀집으로 열관리·정비성이 도전 과제입니다. 워터재킷·차열·케이블/호스 라우팅 최적화가 필요합니다.
차종·용도별 배기 전략
일상 승용·배출 중심 차는 근접 촉매/통합형(IEM)의 빠른 워밍업과 내구 관리가 정답입니다. 터보 튠은 펄스 보존형 매니폴드+트윈스크롤·적절한 차열·플렉스 조인트로 응답과 내구를 동시에 챙기세요. NA 서킷은 목표 회전수에 맞춘 동일 길이 4-1/4-2-1 튠이 효과적입니다. 디젤·상용은 후처리 열예산과 내열 설계를 우선. 다음 10년은 터빈·촉매 통합·AM 매니폴드·예측형 열/역압 제어·저탄소 소재가 결합해, 같은 엔진으로도 더 빠른 응답·낮은 배출·높은 신뢰성을 제공할 것입니다.
용어 간단 정리
로그 매니폴드: 단일 채널형 주물 배기.
헤더: 프라이머리 파이프 기반 튜블러.
스캐빈징: 배기 압력파로 잔류가스 배출.
콜렉터: 합류부.
IEM: 실린더헤드 일체형 배기 매니폴드.
트윈스크롤: 분리된 스크롤의 터빈.
핫-V: V 뱅크 내부 터보 배치.
DOC/DPF/SCR/GPF: 디젤/가솔린 후처리.
라이트오프: 촉매 활성 온도 도달.
EGT: 배기가스 온도.
벨로우즈/플렉스: 열팽창 흡수 조인트.
AM: 적층제조(3D 프린팅).
