브레이크 부스터는 페달 힘을 증폭해 드라이버 입력(발)을 유압 압력으로 효율적으로 바꾸는 장치입니다. 초창기 진공 다이어프램에 의존하던 시대에서, 고부하 디젤/트럭의 하이드로부스트, 터보·스톱/스타트·HEV/EV 시대의 전동식(Electric Brake Booster)·브레이크-바이-와이어(BBW)로 진화했습니다. 오늘은 AEB/ACC 같은 ADAS와 재생제동 블렌딩을 위해 빠른 압력 구축·정밀 제어·이중화가 필수입니다. 이 글은 역사→구조/동작→진단/정비→미래 로드맵을 정리한 글 입니다.
페달 감각·압력 응답·안전 이중화의 삼각형
부스터의 목적은 적은 페달 힘으로도 빠르고 반복 가능한 제동 압력을 만들고, 고장 시 페일-세이프로 기본 제동을 보장하는 것입니다. 주변 구성은 마스터 실린더, ABS/ESC 유압 모듈(HCU), 진공원/펌프 또는 전동 액추에이터, 페달 센서/스트로크 시뮬레이터, 체크밸브·리저버 등으로 이루어집니다.

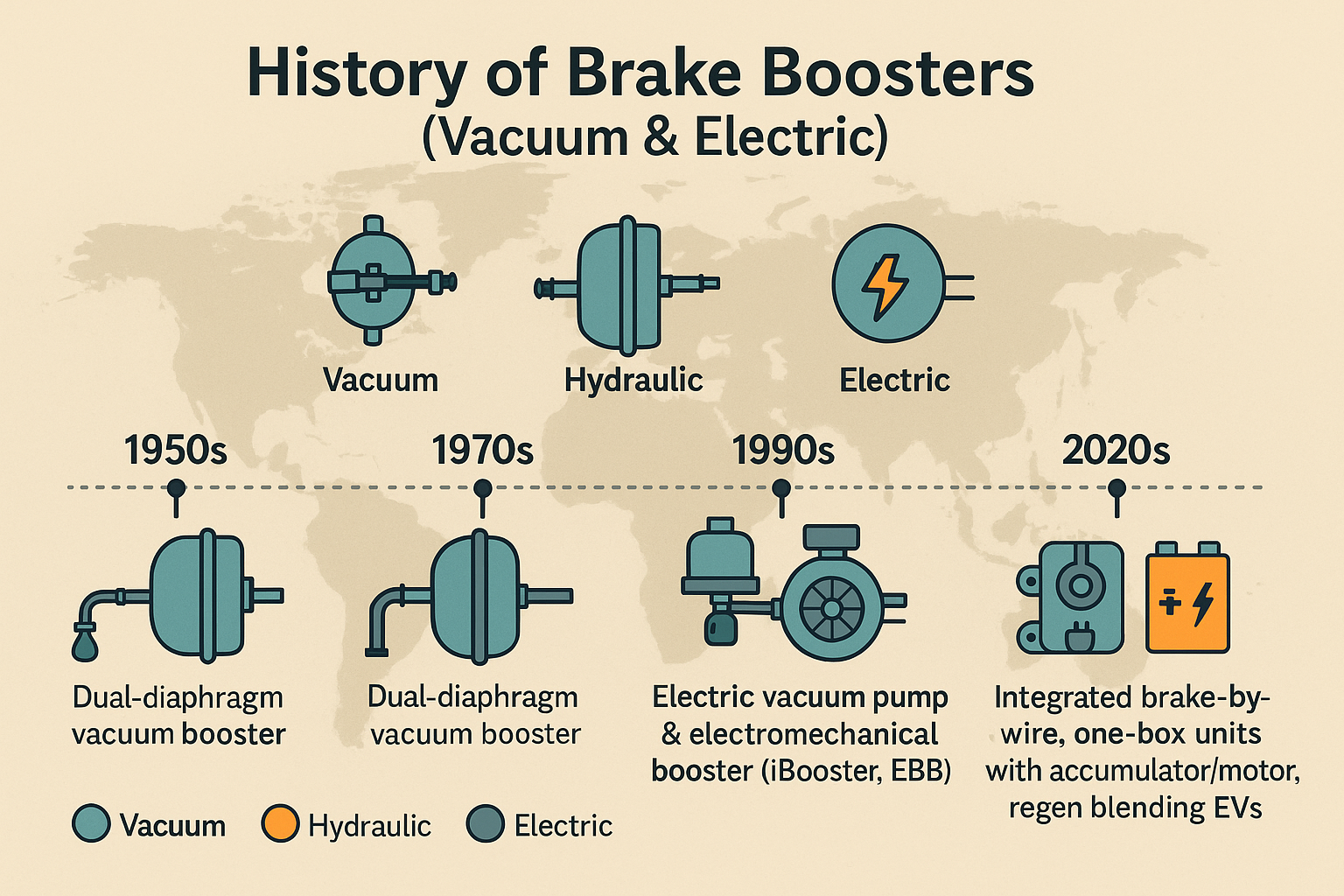

본론｜연대기와 기술로 읽는 브레이크 부스터
1) 태동기: 진공 다이어프램 부스터(싱글)
흡기 매니폴드의 엔진 진공을 이용해 다이어프램 양측 압력차로 페달 힘을 돕는 방식이 표준이었습니다. 리액션 디스크가 개입해 페달 감각을 형성합니다.
2) 탠덤 부스터와 보조장치
- 탠덤(이중) 다이어프램: 동일 직경에서 보조력↑(대형차·SUV).
- 체크 밸브·리저버: 엔진 부하/정지 시에도 보조력 유지.
- 진공 펌프: 터보/직분사/아이들 낮은 엔진의 저진공 문제를 해결.
3) 하이드로부스트(유압 보조)
디젤·중량급 차량은 파워스티어링 펌프의 유압으로 보조력을 얻는 하이드로부스트를 채택했습니다. 진공 의존이 없어 안정적이나, 유압 라인·펌프 관리가 관건입니다.
4) ABS/ESC 통합과 페달 감각
ABS·ESC 도입으로 유압 라인 사이에 솔레노이드·펌프가 삽입되며, 부스터–마스터–HCU의 협조가 중요해졌습니다. 페달 감각은 리액션 디스크 경도, 페달 레버비, 마스터 보어로 조율합니다.
5) 전동식 브레이크 부스터(Electric Brake Booster, E-부스터)
전기모터+볼스크류/피스톤이 진공 없이도 직접 마스터 압력을 생성합니다. 장점은 초고속 압력 구축(AEB), 정밀 제어, 스톱/스타트·HEV/EV 호환, 재생제동 블렌딩 용이성입니다.
6) 브레이크-바이-와이어(BBW)와 페달 디커플링
BBW는 페달을 시뮬레이터(스프링·댐퍼)로 분리하고, E-부스터/유압 모듈이 목표 압력을 만듭니다. 장점은 페달 감각 맵핑, ADAS 자동 제동 일체화, 진공 시스템 삭제입니다. 안전을 위해 이중 센서·이중 전원·페일-세이프 유압 경로가 설계됩니다.
7) 재생제동 블렌딩
HEV/EV는 감속의 상당 부분을 모터 회생으로 담당합니다. 남는 제동 요구만큼 마찰 브레이크 압력을 정밀 배분해 페달 일관성을 유지해야 하며, E-부스터/BBW가 이를 정교하게 수행합니다.
8) NVH·응답·에너지
- 진공식: 구조 단순·정숙, 진공 부족 시 응답 저하.
- 하이드로부스트: 강력·연속 보조, 호스/펌프 소음·누유 관리 필요.
- E-부스터: 응답·정밀 최고, 모터 작동음/전력 소모 관리·소프트웨어 품질이 관건.
9) 고장 패턴·증상
- 진공 누설: 딱딱한 페달·아이들 불안정·체크밸브 역류.
- 다이어프램 파손: 보조력 상실·페달 아주 무거움.
- 하이드로부스트 고장: 펌프 소음↑·스티어링과 동시 이상·페달 킥백.
- E-부스터 이상: 경고등·리덕션 모드 진입(수동 유압 백업으로 제한 제동).
10) 진단·안전·법규 관점
현대 시스템은 자기진단·DTC·센서 크로스체크·전원 이중화로 기능안전(ISO 26262)을 충족합니다. 고장 시 최소 제동(레디우스드 브레이킹)을 보장해야 합니다.
11) ADAS/자율주행과의 통합
AEB/ACC/차선 회피는 수백 ms 내 압력 구축·정밀 토크 제어가 필요합니다. E-부스터/BBW가 이를 가능케 하며, 지도/V2X 기반 예측 제동과도 결합됩니다.
12) 다음 10년: 전동화·예지진단·사이버 보안
- 풀 BBW: 진공/유압 단순화, 페달 시뮬레이터·전자 이중화 강화.
- CBM: 압력·온도·전류·스트로크 데이터를 학습해 패드/로터/부스터 잔존 수명 예측.
- 48V 아키텍처: 응답/전력 여유↑, 정지 상태 자동 홀드/릴리즈 품질 향상.
- 사이버 보안: OTA 업데이트·네트워크 격리·무결성 검증 필수.
- 저마찰·저분진 전략: EV용 오토 드라이 브레이크·코팅 로터와 패키지 최적화.
세팅·정비·실전 팁
- 진공계로 점검: 아이들 진공·리저버 보유 시간 확인, 체크밸브 방향 재확인.
- 하이드로부스트: 호스 균열·누유·펌프 벨트 장력·리턴 라인 거품 유무 확인.
- E-부스터/BBW 에어빼기: 스캔툴로 서비스 블리드 모드 실행(밸브·펌프 제어 필요), 임의 블리드 금지.
- 페달 감각: 마스터 보어·패드 재질·타이어와 패키지로 평가. 리액션 디스크·페달 레버비 변경은 안전성 검증 필수.
- 시동 OFF 테스트: 페달 펌핑 시 1–3회 후 보조력 소진되면 정상(리저버 누설 확인 지표).
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 보조원 | 엔진 진공 → 펌프·탠덤 | 보조력 안정·대형차 대응 | 진공 누설·부품 노화 |
| 대안 | 하이드로부스트 채택 | 강력·진공 비의존 | 유압 누유·소음 |
| 제어 | 기계식 → E-부스터 | 응답·정밀·ADAS↑ | 전력·소프트웨어 신뢰 |
| 아키텍처 | 부스터+마스터 → BBW | 디커플링·맵핑 자유도 | 이중화·페일-세이프 |
| 통합 | 단품 → ESC/ADAS 통합 | AEB/ACC 품질↑ | 캘리브레이션 복잡도 |
| 유지보수 | 반응형 → CBM | 가동률↑·예지정비 | 센서·보안·표준화 |
FAQ
페달이 갑자기 딱딱해졌어요. 부스터 문제인가요?
대개 진공 누설/체크밸브 불량 또는 다이어프램 손상 가능성이 큽니다. 진공계로 보유량을 확인하고 호스·밸브를 점검하세요.
터보차는 진공 펌프가 꼭 필요한가요?
아이들·부하에서 매니폴드 진공이 낮아 펌프/리저버가 일반적입니다. 전동식 부스터면 진공이 필요 없습니다.
E-부스터의 장점은 무엇인가요?
AEB 같은 자동 제동 속도, 정밀 제어, 재생제동 블렌딩, 진공 부품 삭제가 장점입니다. 전원·소프트웨어 신뢰성이 전제됩니다.
엔진 꺼짐/전원 고장 시 브레이크는 되나요?
진공식은 리저버에 남은 1–2회 보조력이 있고 이후엔 무보조로도 제동됩니다. E-부스터/BBW는 페일-세이프 유압 경로와 보조 전원 설계를 통해 최소 제동을 보장합니다.
브레이크 에어빼기 방법이 예전과 다른가요?
E-부스터/ESC 일체형은 스캔툴로 서비스 블리드 절차가 필요합니다. 밸브 개방·펌프 작동을 제어해야 완전한 에어 제거가 됩니다.
차종·용도별 부스터 전략
일상 승용·가솔린은 탠덤 진공 부스터+진공 펌프/리저버로 충분하고, 디젤/트럭은 하이드로부스트가 안정적입니다. ADAS가 풍부한 최신 승용·HEV/EV는 E-부스터/BBW가 응답·블렌딩·오토홀드 품질에서 유리합니다. 정비에선 진공/유압 누설·체크밸브 방향·서비스 블리드 절차를 지키는 것이 재고장을 막는 지름길입니다. 다음 10년은 풀 전동화·예지진단·48V 지원·보안 강화로, 같은 브레이크라도 더 똑똑하고 안전하게 운전자와 ADAS의 의도를 구현하게 될 것입니다.
내부링크용 앵커 텍스트 5개
- 진공·하이드로·전동 부스터 한눈 비교
- 체크밸브·리저버 진단 포인트
- E-부스터/BBW 서비스 블리드 절차
- 재생제동 블렌딩과 페달 감각 설계
- ADAS(AEB/ACC)와 부스터 통합 로직
용어 간단 정리
진공 부스터: 다이어프램 압력차로 보조력 생성.
탠덤: 두 장의 다이어프램 직렬 배치.
하이드로부스트: 파워스티어링 유압을 이용한 보조.
E-부스터: 모터 구동 피스톤으로 압력 생성.
BBW: 브레이크-바이-와이어, 페달과 유압계를 전자적으로 분리.
HCU: ABS/ESC 유압 제어 모듈.
리액션 디스크: 페달 피드백 요소.
서비스 블리드: 전동/ESC 일체형 시스템의 전용 에어빼기 절차.
CBM: 상태기반정비.
