브레이크 호스·파이프는 페달/부스터에서 만든 유압을 각 휠 캘리퍼·실린더로 정확하고 반복 가능하게 전달하는 생명선입니다. 초기 강철 하드라인+고무 호스에서, 오늘은 아연도금/스테인리스 파이프, 쿠프로나이켈(CuNiFe), PTFE 라이너+스테인리스 브레이드, ABS/ESC 모듈 일체 배관, 퀵커넥터로 진화했습니다. 전동화/BBW 시대에도 마찰 브레이크는 여전히 필요하며, 저팽창·내식·센서화·예지정비가 핵심이 되고 있습니다. 이 글은 역사→구조/재료→진단/정비→미래 로드맵을 정리한 글 입니다.
압력 손실·내식·유연성의 삼각형
배관 시스템의 목표는 고속·고온 환경에서도 압력 팽창 최소, 누설 제로, 내식·내유, 유연성/스트로크 흡수를 달성하는 것입니다. 구성은 차체에 고정되는 하드라인(강/스테인리스/쿠프로나이켈), 현가 스트로크·조향을 따라 움직이는 플렉시블 호스(EPDM/PTFE), 피팅/플레어(SAE 인버티드 더블·ISO 버블), 클립/거멀·고무 그로밋, 밴조 볼트+크러시 와셔로 이루어집니다. 유체는 보통 DOT 3/4/5.1(글리콜계)이며, EPDM과 호환됩니다.

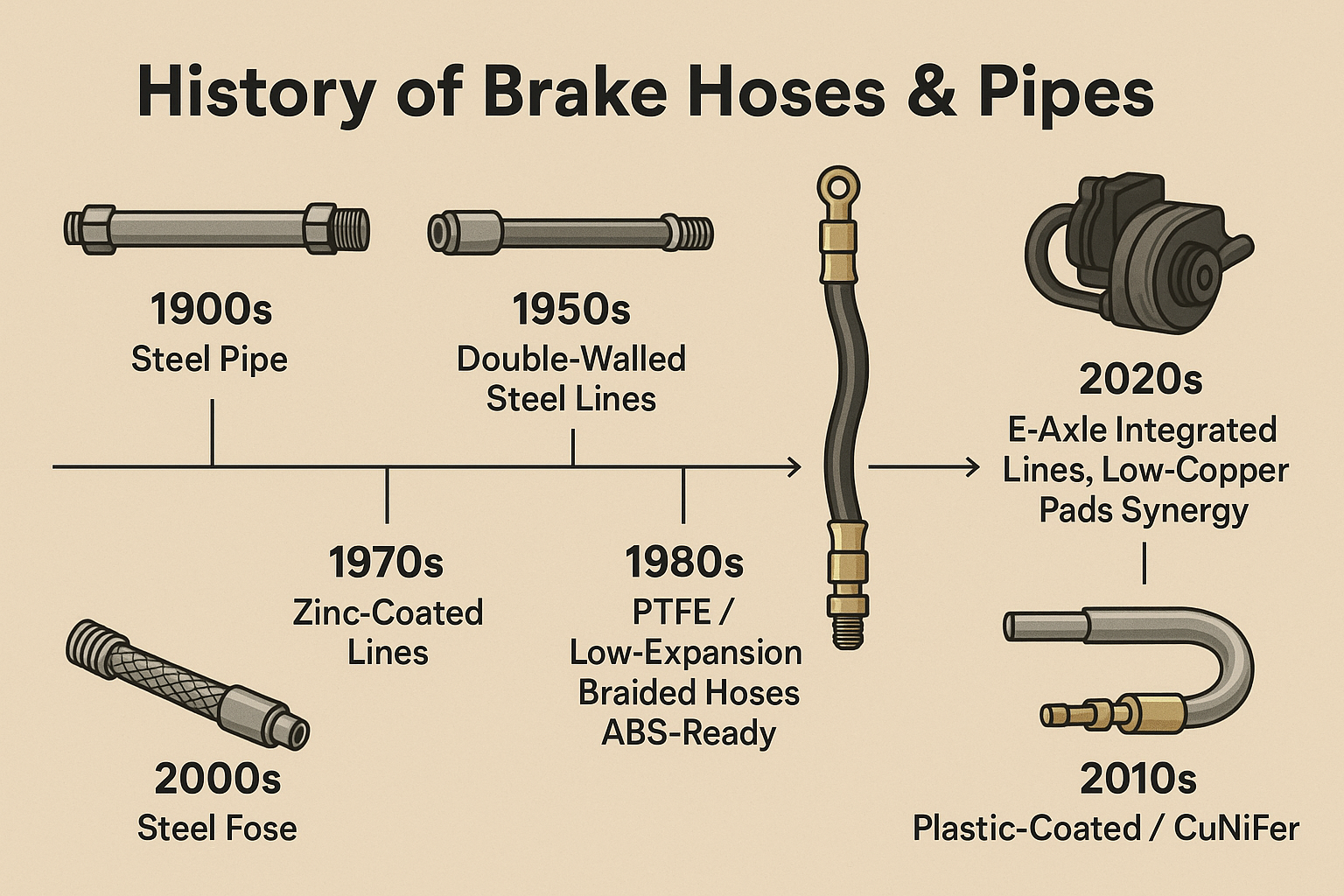

본론｜연대기와 기술로 읽는 브레이크 호스·파이프
1) 태동기: 강철 파이프+고무 호스
초기 자동차는 아연도금 강철 파이프를 굽혀 차체에 고정하고, 휠 근처는 EPDM 고무 호스로 연결했습니다. 구조는 단순하지만 내식 관리(소금/습기)와 고무 노화가 취약점이었습니다.
2) ABS/ESC 시대의 모듈형 배관
ABS/ESC 유압 제어 유닛(HCU)이 도입되며, 마스터–HCU–각 휠까지 프리폼 하드라인·퀵커넥터·집중 배선이 표준화되었습니다. 진단·에어빼기 절차도 HCU 제어가 필수가 되었습니다.
3) 재료의 진화: 강 → 스테인리스/쿠프로나이켈
- 아연도금 강: 비용↓·가공 용이, 부식 취약(특히 바닥면·클립 접점).
- 스테인리스: 내식↑·강성↑(벤딩 난이도↑), 고가.
- 쿠프로나이켈(CuNiFe): 뛰어난 내식·성형성, 벤딩/플레어 작업이 쉬워 수리·복원에 각광.
4) 호스 구조: EPDM·텍스타일 보강 → PTFE+브레이드
- EPDM·나일론 코드 보강: 비용·유연성 우수, 고온·고압에서 체적 팽창·노화 우려.
- PTFE(테플론) 라이너+스테인리스 브레이드: 저팽창·내열·내화학성↑, 페달 응답 향상. 외피 코팅(PVC/PU)으로 스톤칩 보호.
- 레이싱/튜닝: -3AN 규격 라인·하드라인 전환 피팅 사용(차량 규격과의 호환성·법규 확인 필수).
5) 피팅·플레어 규격
차종별로 SAE 인버티드 더블 플레어 또는 ISO/DIN 버블 플레어가 쓰이며, 혼용 금지가 원칙입니다. 캘리퍼 단은 밴조 볼트+크러시 와셔가 보편입니다.
6) Routing·고정·열 관리
배관은 베벨·릴리프를 따라 고정 클립과 고무 그로밋으로 체결하고, 배기/촉매 근처에는 히트 실드·슬리브를 적용합니다. 플렉시블 호스는 조향 풀-락/스트로크에서 꼬임·장력이 없도록 길이/각도를 설계합니다.
7) EV/HEV·BBW 시대
재생제동으로 유압 사용 빈도는 줄었지만, 마찰 브레이크 백업·오토홀드·AEB 등으로 여전히 고신뢰 배관이 필수입니다. BBW의 E-부스터–HCU–캘리퍼 구간은 저팽창/고청정이 요구됩니다.
8) 고장 패턴·증상
- 외부 부식/핀홀(하드라인) → 액 누유·페달 천천히 가라앉음.
- 호스 내부 붕괴 → 일방 밸브처럼 작동(제동은 되나 릴리스 지연·한쪽 끌림).
- 크러시 와셔/피팅 누설 → 젖은 자국·스펀지 페달.
- 열 손상/스톤칩 → 미세 균열·파열 리스크.
9) 품질/규격·법규 스냅샷
OE 호스는 보통 SAE J1401·FMVSS 106·ECE R90 관련 품질요건 수준의 팽창·파열·내구를 만족합니다(애프터마켓 선택 시 등급 확인 권장).
세팅·정비·실전 팁
- 부식지역: 하드라인은 쿠프로나이켈로 재제작이 수리성·내식에 유리.
- 플레어 작업: 해당 규격 전용 공구로 버urr·크랙 없는 플레어 형성, 오일로 경면 처리.
- 호스 교환: 좌우/축 단위 페어 교환, 비틀림 제로로 체결, 조향 풀-락/점프 스트로크 간섭 확인.
- 밴조 체결: 신품 크러시 와셔 사용·규정 토크, 누설 재점검.
- 에어빼기: ABS/BBW는 스캔툴 서비스 블리드 모드 필수. 순서(원거리→근거리) 준수.
- 취급: 캘리퍼 탈거 시 호스에 매달지 말고 행거 사용. 바이스 그립으로 호스 클램핑 금지.
- 액상 관리: 밀봉 용기 신유 사용, DOT 3/4/5.1 혼합 호환은 가능하지만 DOT 5(실리콘)은 시스템과 비호환인 경우가 대부분.
- 열 보호: 배기관 인접 구간은 유리섬유/알루 슬리브 추가.
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 하드라인 | 강관 → 스테인리스/쿠프로나이켈 | 내식↑·수명↑·성형성(쿠프로나이켈)↑ | 원가·강성/촉감 밸런스 |
| 호스 | EPDM → PTFE 브레이디드 | 체적 팽창↓·응답↑ | NVH·법규 적합성·가격 |
| 연결 | 나사식만 → 퀵커넥터 병행 | 조립성↑·오조임↓ | 씰 신뢰·온도 의존성 |
| 시스템 | 마스터 직결 → ABS/ESC 모듈화 | 안전·제어↑ | 블리드 난이도↑ |
| 전동화 | 수동 → BBW/E-부스터 호환 | 블렌딩·AEB 품질↑ | 청정도·저팽창 요구↑ |
| 유지보수 | 반응형 → CBM/센서화 | 예지정비·가동률↑ | 센싱·표준화·비용 |
FAQ
제동은 되는데 릴리스가 늦고 한쪽이 끌립니다. 원인?
대개 호스 내부 붕괴로 체크밸브처럼 작동합니다. 해당 호스 교환과 캘리퍼 슬라이드 점검이 필요합니다.
스테인리스 브레이디드 호스로 바꾸면 페달이 단단해지나요?
저팽창으로 응답이 선명해지지만, NVH·미세 소음이 늘 수 있습니다. 차량 승인·법규를 충족하는 제품을 사용하세요.
하드라인 수리 재질은 무엇이 좋을까요?
쿠프로나이켈이 내식·성형성·플레어 품질에서 유리합니다. 스테인리스는 내식은 뛰어나나 가공 난이도가 높습니다.
DOT 5(실리콘)를 써도 되나요?
대부분의 현대 시스템(ABS/ESC/BBW)은 DOT 3/4/5.1(글리콜계) 전제입니다. DOT 5는 혼합 불가·센서/씰 호환성 문제가 있어 권장되지 않습니다.
배기관 근처 라인이 자주 망가집니다. 대책은?
라우팅 수정, 히트 실드/슬리브 추가, 밴드/클립 재배치로 간극을 확보하세요.
차종·용도별 배관 전략
일상 승용은 OE 규격 EPDM 호스+하드라인 부식 점검이 정답입니다. 눈/염분 지역·올드카 레스토어는 쿠프로나이켈 하드라인이, 응답을 중시하는 스포츠 주행은 인증된 PTFE 브레이디드 호스가 체감 향상을 줍니다. EV/BBW는 저팽창·청정도를 최우선으로, 서비스에선 ABS/BBW 블리드 절차 준수와 밴조/플레어 누설 확보가 재고장을 막는 지름길입니다. 다음 10년은 내식 신소재·퀵커넥터 고신뢰화·라인 압력/미세누설 센싱·CBM이 결합해, 같은 브레이크라도 더 가볍고 오래가며 안전하게 작동할 것입니다.
내부링크용 앵커 텍스트 5개
- SAE 더블/ISO 버블 플레어 구분
- 쿠프로나이켈 하드라인 벤딩·플레어 팁
- PTFE 브레이디드 호스 선택 체크리스트
- ABS/BBW 서비스 블리드 절차 요약
- 부식·열·스톤칩 라우팅 보호 전략
용어 간단 정리
EPDM: 글리콜계 브레이크액에 적합한 합성고무.
PTFE: 저팽창·내열 플루오르수지 라이너.
쿠프로나이켈(CuNiFe): 내식·성형 우수 합금 파이프.
밴조 볼트: 구멍 뚫린 볼트+링 피팅 조합.
크러시 와셔: 일회용 씰링 와셔.
플레어: 파이프 끝단 벌림 가공(SAE 인버티드/ISO 버블).
HCU: ABS/ESC 유압 제어 유닛.
BBW: 브레이크-바이-와이어.
CBM: 상태기반정비.
