스로틀 바디는 운전자의 페달 입력을 공기 유량으로 바꾸는 ‘엔진의 목’입니다. 카뷰레터·TBI(스로틀 바디 분사)에서 출발해, 케이블식 버터플라이와 아이들 컨트롤(IAC), 전자식 스로틀(ETC/DBW)·이중 TPS·리던던시, 배출·NVH·안전 규제 속에서 토크 요구를 정밀하게 조율하도록 진화했습니다. 오늘은 가변 밸브·과급·점화·연료 분사와 한 몸처럼 움직이는 토크 오케스트레이션의 허브이며, 내연기관의 마지막 구간 최적화와 함께 하이브리드·수소 ICE·소프트웨어 정의 제어로 확장되고 있습니다. 이 글은 역사→구조/제어→유지관리→미래 로드맵을 정리한 글 입니다.
공기·토크·배출의 스로틀 삼각형
스로틀 바디는 버터플라이 밸브와 하우징, 구동(케이블/모터), 센서(TPS 이중화), 아이들·바이패스(IAC·내장 통로), 제어(ECU·토크 모델)로 구성됩니다. 목표는 운전자의 의도(페달)와 엔진·변속기·차체 제어의 요구(배출·트랙션)를 토크로 정확히 번역하는 것입니다. MAF/MAP·가변 밸브·과급·EGR과 긴밀히 협업합니다.

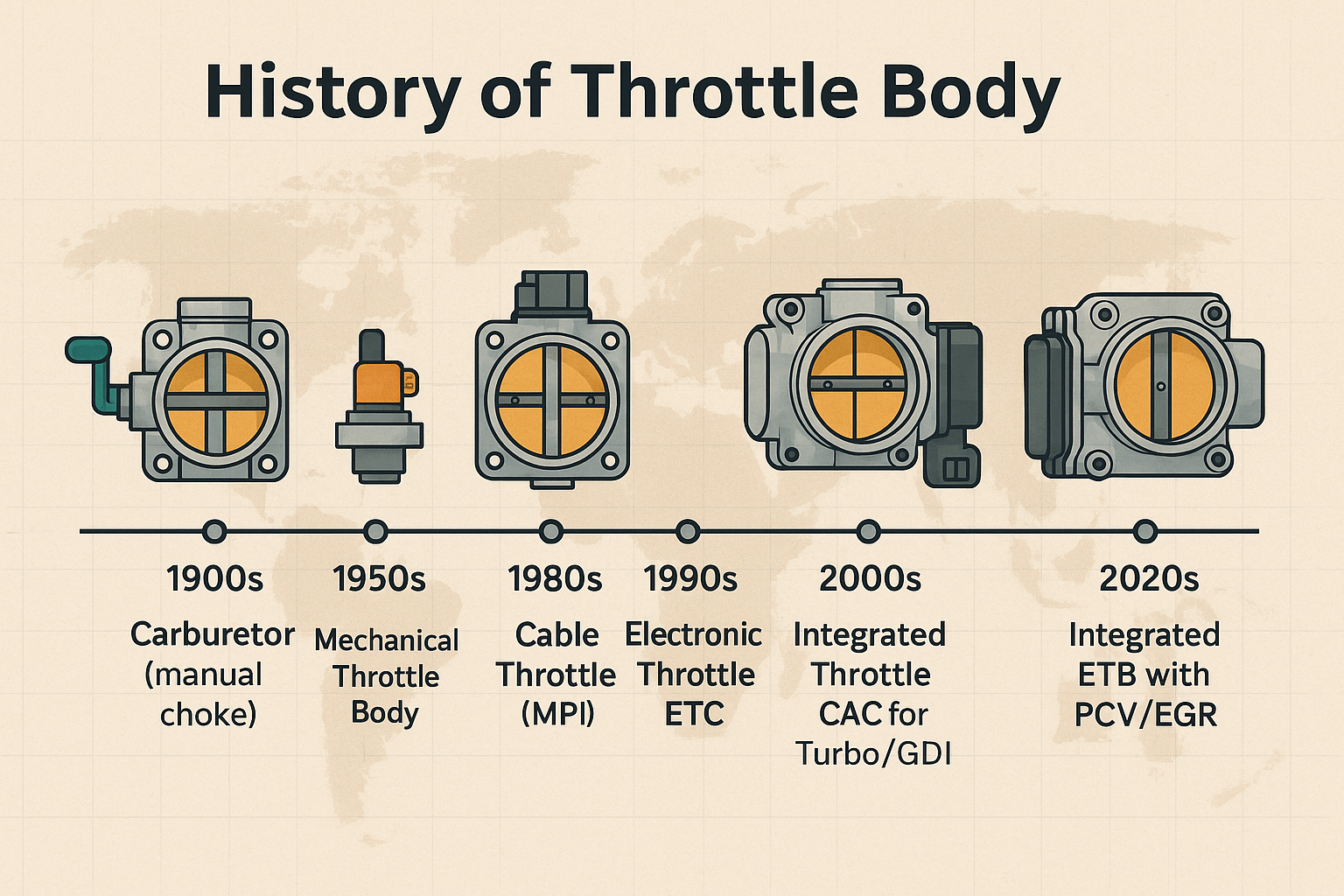

연대기와 기술로 읽는 스로틀 바디
1) 태동기: 카뷰레터·TBI에서 시작
연료/공기 혼합을 베르누이 효과로 만들던 카뷰레터는 구조가 단순하지만 고도·온도·응답·배출에 한계가 있었습니다. 1980~90년대 TBI(스로틀 바디 분사)와 MPI(포트 분사)로 전환되며 스로틀은 공기량 제어에 집중하게 됩니다.
2) 케이블식 버터플라이와 IAC 시대
페달–스로틀 간을 와이어로 직접 연결한 구조로, IAC(아이들 에어 컨트롤) 밸브/스텝 모터가 공회전 공기를 우회 공급합니다. 단순·직결감이 장점이나 크루즈/배출/트랙션 제어와의 협업이 제한적이었습니다.
3) 전자식 스로틀(ETC/DBW)의 부상
- 모터 구동+감속기로 버터플라이를 제어, 페달은 APS(가속 페달 센서)로 전자화.
- 이중 TPS·이중 APS와 림프 홈(스프링 오프셋)을 통한 안전 리던던시.
- 아이들·시동·변속·트랙션·크루즈·에어컨 부하 보정까지 일원화 제어.
4) 토크 기반 제어: 스로틀은 ‘토크 명령 수단’
현대 ECU는 페달→요구 토크→흡기 공기량/스로틀 각으로 변환합니다. 가변 밸브(VVT), 과급(터보/슈퍼차저), 점화·연료와 함께 토크 오케스트레이션을 수행하고, 트랙션·안정화(ABS/ESC)와 협조해 미끄럼 시 토크를 부드럽게 낮춥니다.
5) 센서·모터·코팅: 내구와 응답을 위한 디테일
- TPS: 듀얼 트랙·상호 역타(역방향 곡선)로 오류 검출.
- 모터: DC 브러시/브러시리스+웜/플라네터리 기어, 저소음·고내열 설계.
- 버터플라이 코팅: 테플론/몰리 등 안티-코킹·저마찰 코팅, 바이패스 포트로 미세 공기 유량 확보.
6) 흡기 시스템과의 팀플레이
스로틀은 레조넌스/플레넘·러너 길이·PCV·EGR·캐니스터 라우팅과 상호작용합니다. 과급 엔진은 바이패스·블로오프와 협업해 펌핑 손실·서지 소음을 줄입니다.
7) ITB(개별 스로틀)·듀얼 스로틀: 응답의 끝판왕
모터스포츠·고성능 자연흡기는 실린더별 ITB로 펌핑 손실·응답을 개선합니다. 양산에선 비용·배출·제어 복잡도로 제한적이나, 전자식 듀얼 스로틀·트윈 스로틀이 대배기량/과급에서 쓰입니다.
8) 고장·진단·정비
- 코킹/카본: 아이들 불안·스틱션—전용 클리너로 보어/플레이트 청소, 가스켓 교체 권장.
- 학습값: 청소/교환 후 스로틀 어댑테이션(아이들 러닝) 절차 필요.
- 전기/센서: P0120~P0123(TPS), P2101/2119(ETC 범위/스틱), 배선/접지/커넥터 점검.
- 진공 누설: 흡기 호스·가스켓·PCV—공회전 고RPM·혼합기 경량화 증상.
9) 배출·연비: 펌핑 손실·냉간 전략
전자식은 미세 개도·정밀 아이들·탈가속 연료 컷을 최적화하고, 냉간 시 공기량·점화·연료·후처리(촉매 가열)와 연동합니다. GDI·EGR·과급과 조합해 펌핑 손실↓·연비↑·배출↓를 동시에 추구합니다.
10) 하이브리드·수소 ICE·특수 응용
- 하이브리드: 엔진 재시동 시 충격·소음 최소화를 위해 스로틀 각·점화·모터 토크를 동기.
- 수소 ICE: 포트/직분사 혼합에서 역화 억제·공기 과잉율 관리에 스로틀 제어가 핵심.
- EV: 스로틀 바디는 없지만 페달-토크 지도·회생 제동이 가상의 스로틀 감각을 만듭니다.
11) 사이버·안전: ISO 26262·21434 시대
전자식 스로틀은 ASIL 요구(이중 센서·감시 로직·디그레이드 모드)와 사이버보안(보안 부팅·무결성) 관점에서 관리됩니다. 페달–스로틀 경로의 감시자(모니터)가 이상 시 토크를 제한합니다.
12) 다음 10년: 소프트웨어·예측·통합
- 예측 스로틀: 지도/V2X·전방 센서로 곡률·경사 예측→선제 개도 제어.
- 자기진단·CBM: 모터 전류·개도/시간·스틱션 추정으로 잔존 수명 예측.
- 통합 흡기 모듈: 스로틀+레조네이터+PCV/EGR 포트 일체화로 패키징·NVH 최적.
- 저마찰 코팅·BLDC 구동 확대, 저전력 대기로 하이브리드 대응.
- ITB 전자식화의 부분 보급(특수차·퍼포먼스)과 가상 스로틀 튠(페달 감각 OTA).
스로틀 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 구동 | 케이블 → 전자식(ETC) | 정밀 토크·배출/트랙션 연동 | 안전 리던던시·소프트웨어 복잡성 |
| 아이들 | IAC 외장 → 내장 제어 | NVH·시동/재시동 품질↑ | 코킹·학습 절차 |
| 센서 | 단일 TPS → 듀얼/감시 로직 | 진단성·안전↑ | 보정·배선 신뢰성 |
| 흡기 | 단일 TB → ITB/듀얼 TB(특수) | 응답·흡기 손실↓ | 원가·배출·동기화 |
| 제어 | 페달-개도 → 토크 기반 | 변속/과급/ESC 협조↑ | 모델 정확도·검증 |
| 차세대 | 수동 유지보수 → CBM/예측 제어 | 가동률·연비·체감 품질↑ | 데이터 품질·보안 |
FAQ
스로틀 청소 후 공회전이 불안정해졌어요. 왜 그럴까요?
학습값이 바뀌었을 가능성이 큽니다. 서비스 절차에 따라 스로틀 어댑테이션/아이들 러닝을 수행하세요. 가스켓 재사용으로 공기 누설이 생겨도 비슷한 증상이 납니다.
전자식 스로틀이 지연감이 있다면 해결책은?
ECU의 페달-토크 맵·필터링·변속 협조가 원인일 수 있습니다. 최신차는 드라이브 모드로 맵이 달라집니다. 애프터마켓 ‘스로틀 컨트롤러’는 체감만 바꾸며 실제 토크는 ECU가 제한하니 주의하세요.
ITB가 항상 더 빠르나요?
응답·펌핑 손실에 유리하지만, 비용·제어·배출·NVH로 양산차에는 제한적입니다. 과급·가변 밸브와의 최적화가 먼저입니다.
오류 코드 P2101/P2119이 떴어요. 무엇을 보나요?
스로틀 스틱션/범위 오류입니다. 보어 오염·플레이트 변형·기어 마모·모터 전류 과다·배선 접촉을 점검하고, 청소 후 학습/초기화를 수행하세요.
튜닝용 대구경 스로틀로 출력이 늘까요?
흡기·캠·헤더·맵이 뒷받침될 때 고회전에서 이득이 있지만, 저회전 유속 저하로 응답·연비·드라이브어빌리티가 악화될 수 있습니다. 전체 시스템 최적화가 핵심입니다.
차종·튜닝·ODD별 스로틀 전략
일상 승용은 순정 전자식 스로틀+정기 청소·학습이 정답입니다. 하이브리드는 재시동 품질 개선을 위한 스로틀-점화-모터 협조가 중요하고, 과급 튠은 바이패스·블로오프·토크 맵까지 함께 보정해야 합니다. 서킷·NA 튠은 흡기 길이·레조넌스·TB 직경을 세트로 최적화하세요. 다음 10년은 예측 스로틀·CBM·통합 흡기 모듈·소프트웨어 정의 페달 감각이 결합해, 같은 엔진도 더 부드럽고 효율적이며 안전하게 반응하는 시대가 될 것입니다.
용어 간단 정리
TBI/MPI: 스로틀 바디/포트 분사.
ETC/DBW: 전자식 스로틀.
TPS/APS: 스로틀/페달 위치 센서.
IAC: 아이들 공기 제어.
펌핑 손실: 흡기 저항으로 인한 손실.
ITB: 실린더별 개별 스로틀.
림프 홈: 고장 시 제한 운행 모드.
CBM: 상태 기반 정비.
VVT: 가변 밸브 타이밍.
토크 오케스트레이션: 스로틀·밸브·과급·점화·연료의 통합 토크 제어.
