시동 모터는 내연기관을 첫 폭발까지 끌어올리는 ‘첫 한 바퀴’의 주연입니다. 핸드 크랭크·관성식 벤딕스 드라이브에서, 프리인게이즈드(솔레노이드)·감속기어 타입, 영구자석(PM) 모터와 고내열 사양, 스타트-스톱 대응 강화형, 12V를 넘어 48V 벨트 스타터-제너레이터(BSG)·통합 스타터-제너레이터(ISG)까지—하드웨어와 소프트웨어가 함께 진화해 왔습니다. 이 글은 역사→구조/동작→유지관리→미래 로드맵을 연대기와 사용 시나리오로 정리했습니다.
‘첫 회전’을 책임지는 전기·기계·제어의 삼중주
스타터 시스템은 전원(12/24/48V 배터리·케이블·접지), 구동(DC 모터·감속기·오버러닝 클러치), 인게이지(솔레노이드·피니언/링기어 맞물림), 제어(점화 스위치/버튼·ECU·릴레이·안전 스위치)의 통합입니다. 요구 토크는 압축비·마찰·온도에 좌우되고, 제어는 연료·점화 전략과 협조하여 짧고 조용한 시동을 목표로 합니다.

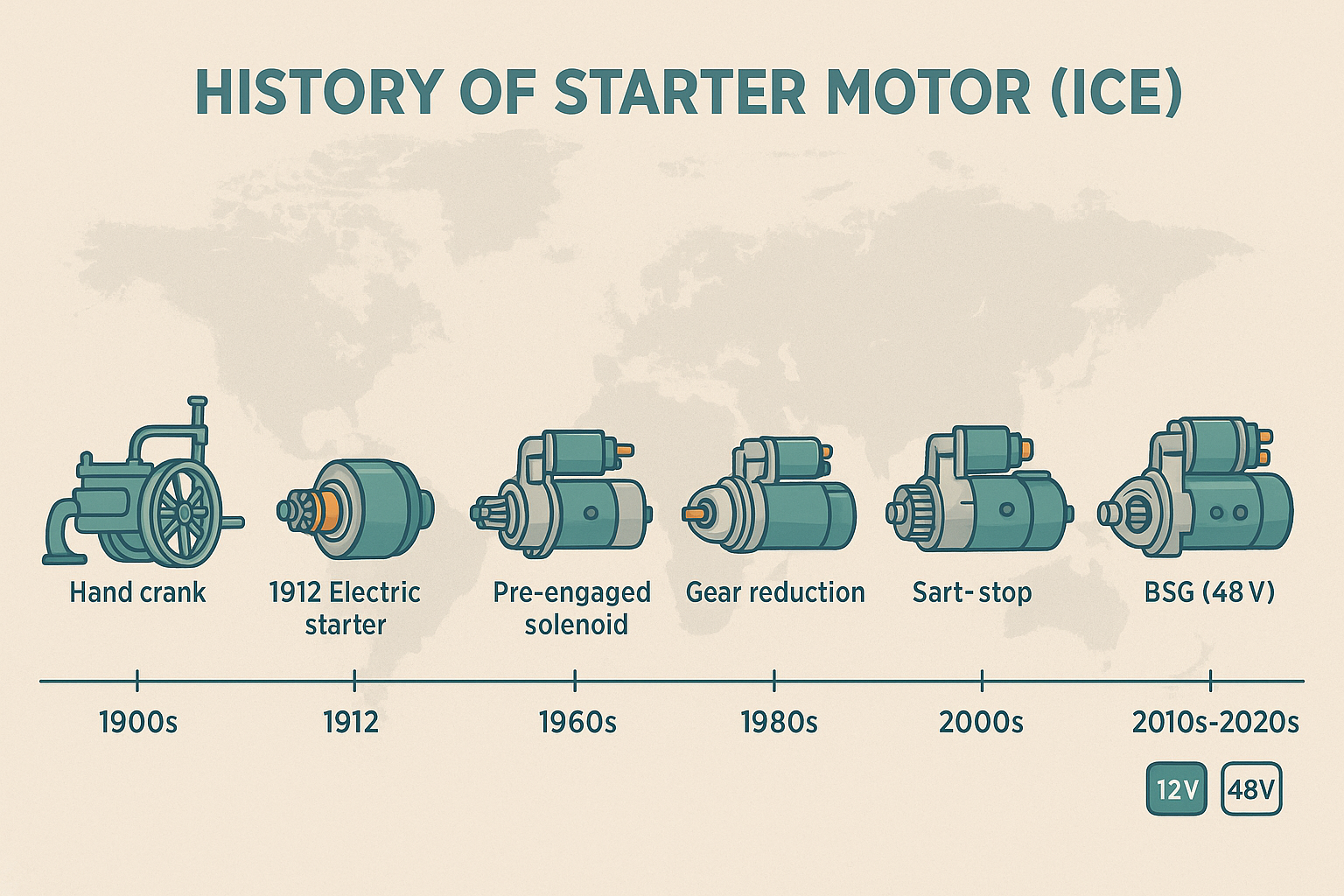

연대기와 기술로 읽는 스타터 모터의 과거·현재·미래
1) 태동기: 핸드 크랭크에서 전기식 스타터로
초기 내연기관은 핸드 크랭크로 시동했으나 역회전 킥백·부상 위험이 컸습니다. 전기 시스템 보급과 함께 전기식 스타터가 승용의 표준으로 자리 잡으며 안전·편의가 비약적으로 향상되었습니다.
2) 벤딕스(관성식) 드라이브
초기 전기 스타터는 회전 관성으로 피니언이 축방향으로 나가 링기어에 물리는 벤딕스 드라이브를 사용했습니다. 구조가 단순하지만 역회전·치합 품질·소음에 한계가 있었습니다.
3) 프리인게이즈드(솔레노이드)와 오버러닝 클러치
프리인게이즈드 타입은 솔레노이드가 피니언을 먼저 밀어 넣고, 그 다음 모터를 구동합니다. 오버러닝(원웨이) 클러치가 엔진 자력 회전 시 스타터를 보호해 내구와 정숙성이 개선되었습니다.
4) 모터·감속기의 진화: 직구동 → 기어 감속
고압축·대배기량 엔진 대응과 경량화를 위해 플래네터리 감속기를 넣은 기어 감속 스타터가 보급됩니다. 같은 전력으로 더 큰 크랭킹 토크를 내며, 저온 시동성이 좋아졌습니다.
5) 전기자계: 권선식 → 영구자석(PM), 브러시 개선
필드 권선식은 강력하지만 무겁고 효율이 낮았습니다. PM 모터는 효율·부피에서 유리하고, 브러시/컴뮤테이터 재료·윤활·스프링 개선으로 수명이 늘었습니다. 방열(히트 실드)과 핫 소크 대책도 병행되었습니다.
6) 제어와 안전: 릴레이·중립/클러치 스위치·안티그라인드
스타터 릴레이·중립 안전 스위치/클러치 스위치가 오작동을 방지합니다. ECU는 엔진 회전(RPM)을 감지해 안티그라인드(기동 중복 방지), 연료·점화 동기화, 냉/고온 보정, 배터리 전압 저하시 부하 차단을 수행합니다.
7) 12V·24V와 디젤 보조: 글로우·웨이스트게이트 협조
승용은 주로 12V, 대형 상용은 24V를 씁니다. 디젤은 글로우 플러그/흡기 히터 예열과 협조하며, 저온 시동을 위해 배터리 CCA·오일 점도가 중요합니다.
8) 스타트-스톱 시대: 강화형 스타터와 BSG/ISG
- 강화형 스타터: 빈번한 재시동을 견디도록 브러시·베어링·피니언·솔레노이드 내구를 강화, 저소음 기동 로직 적용.
- BSG(벨트 스타터-제너레이터, 12/48V): 보조 벨트로 엔진을 신속·정숙하게 재시동하며 회생제동까지 겸함(P0 레이아웃).
- ISG(통합 스타터-제너레이터): 크랭크샤프트/트랜스미션에 통합(P1/P2 등)되어 정지·출발이 매끈하고, 엔진 끄고 글라이딩/부스트 토크 지원.
9) NVH·열·전장: 더 조용하고 더 스마트하게
기동음을 줄이기 위해 기어 모듈·치형·윤활, 모터 소프트 스타트 제어, 크랭킹 RPM 목표 최적화, 배터리·접지 저항 관리가 중요합니다. 배기 매니폴드 인접 장착은 열차폐·냉각 루트 확보가 포인트입니다.
10) 고장 패턴과 예방: 전원·접점·메카닉
- 전원: 배터리 노후/냉간 CCA 부족, 접지/터미널 부식, 케이블 단선.
- 접점: 솔레노이드 접점 소손, 릴레이 접점 용착, 점화 스위치 내부 접점 불량.
- 메카닉: 피니언/링기어 치마모, 원웨이 클러치 미끄러짐, 브러시 마모, 베어링/부시 마모.
증상은 ‘딸깍’ 소리(전압 저하/접점), 공회전 소리(클러치 미끄러짐), 그라인드(치합 불량) 등으로 구분됩니다.
11) 원격시동·이모빌라이저·안전 인터록
원격시동은 도어 잠금·변속 위치·보닛 스위치·배기 안전을 확인한 뒤 작동하며, 이모빌라이저는 승인된 키/토큰이 없으면 크랭킹·연료를 차단합니다.
12) 다음 10년: 48V 보편화·브러시리스·소프트웨어 최적화
- 48V BSG/ISG 확대: 전비·정숙·재시동 속도 개선, 전기 부하 대응.
- 브러시리스(BLDC) 스타터와 고내구 솔레노이드: 스타트-스톱 주기 수명 향상.
- 예측형 시동: 정지 직전 크랭크 각도 학습, 연료/점화 선제 동기화로 0.3~0.5초대 ‘퀵 스타트’.
- 상태 기반 정비(CBM): 크랭킹 전류·시간·전압 강하로 배터리/스타터 노화 예측, OTA 경고.
- 열/소음 설계: 저소음 치형·저마찰 부시, 열전도 경로 최적화.
스타터 기술 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 인게이지 | 벤딕스 → 프리인게이즈드 | 치합 품질·내구·소음↑ | 솔레노이드·정렬 공차 |
| 구동 | 직구동 → 감속 기어 | 토크↑·저온 시동성↑ | 기어 소음·윤활 |
| 모터 | 권선식 → PM/고효율 | 경량·효율·패키징↑ | 열·자속 설계 |
| 전원 | 12/24V → 48V BSG/ISG | 정숙·재시동 속도·회생↑ | 원가·벨트/통합 설계 |
| 제어 | 키/릴레이 → ECU·안티그라인드 | 신뢰성·편의·보안↑ | SW 복잡성·게이트 조건 |
| 정비 | 사후 수리 → CBM/로그 | 예지·다운타임↓ | 센서·데이터 품질 |
FAQ
‘딸깍’만 나고 시동이 안 걸려요. 원인이 뭔가요?
배터리 전압 저하·터미널/접지 부식·솔레노이드 접점 불량 가능성이 큽니다. 점프 스타트로 진단하고, 전압 강하 테스트와 접점 청소를 병행하세요.
스타트-스톱 차량은 스타터가 빨리 닳지 않나요?
대부분 강화형 스타터나 BSG/ISG를 사용합니다. 일반 스타터 대비 주기 수명·피니언·베어링이 보강되어 통상 수명을 만족합니다.
48V BSG/ISG가 있으면 전통 스타터가 없어지나요?
차량 아키텍처에 따라 다릅니다. P0 벨트형은 전통 스타터 없이도 시동이 가능하지만, 일부는 백업 스타터를 유지합니다. P1/P2 ISG는 통상 별도 스타터가 없습니다.
겨울에 시동이 약해지는 이유와 대책은?
배터리 CCA 저하·오일 점도 상승·연료 기화성 저하 때문입니다. 고CCA 배터리·저점도 규격 오일·예열(디젤 글로우)·배터리 보온/충전으로 개선됩니다.
그라인드 소리가 나요. 위험한가요?
피니언-링기어 치합 불량으로 치마모가 빠르게 진행될 수 있습니다. 즉시 점검해 피니언·링기어 상태와 마운트 정렬, 솔레노이드 스트로크를 확인하세요.
차종·운행 환경별 시동 시스템 전략
일상 승용은 감속형 PM 스타터+건강한 12V 전원 관리가 정답입니다. 도심 정차가 잦다면 강화형 스타터 또는 48V BSG가 정숙·내구에 유리하고, 상용/디젤은 24V·고CCA 배터리·예열 협조가 핵심입니다. 앞으로 10년은 48V 보편화·브러시리스·예측형 소프트 스타트·CBM이 결합해, 같은 배터리 용량으로 더 빠르고 조용하며 오래가는 시동 시스템이 표준이 될 것입니다.
용어 간단 정리
피니언/링기어: 스타터 기어/플라이휠 외치. 벤
딕스 드라이브: 관성식 인게이지 메커니즘.
프리인게이즈드: 솔레노이드로 선치합 후 구동.
오버러닝 클러치: 엔진 역구동 차단 원웨이.
PM 모터: 영구자석 DC 모터.
BSG/ISG: 벨트/통합 스타터-제너레이터.
CCA: 냉간 크랭킹 전류.
핫 소크: 정지 후 열로 인한 시동성 저하.
CBM: 상태 기반 정비.
안티그라인드: 중복 크랭킹 방지 제어.
