자동차 ‘전기 생태계’의 심장은 알터네이터입니다. 과거 직류 다이너모에서 시작해, 오늘의 12V 클로 폴(룬델) 동기 발전기와 내부 레귤레이터·정류 다이오드·오버러닝 풀리(OAP/OAD)로 진화했고, 스마트 충전(LIN/PCM 제어·IBS 연동)·회생 충전(Coasting)·EFB/AGM 배터리 최적화가 보편화되었습니다. 전동화 시대엔 48V 마일드 하이브리드의 BSG/ISG가 전통 알터네이터를 대체하고, 순수 EV는 고전압→12V DC/DC 컨버터가 발전기 역할을 맡습니다. 이 글은 역사·구조·제어·유지관리·미래 로드맵을 연대기와 사용 시나리오로 정리 하였습니다.
‘전기 생산–분배–저장’의 중심축
알터네이터 시스템은 기계(풀리·벨트·베어링·냉각 팬/덕트), 전기(스테이터·로터·슬립링·정류기), 제어(레귤레이터·차량 ECU·IBS)로 이뤄집니다. 엔진 출력을 전기에너지로 바꿔 배터리(저장)와 소비자(조명·히터·펌프·ADAS)에 공급하며, 현대차는 연비·배출을 위해 충전 전압을 상황별로 가변합니다.

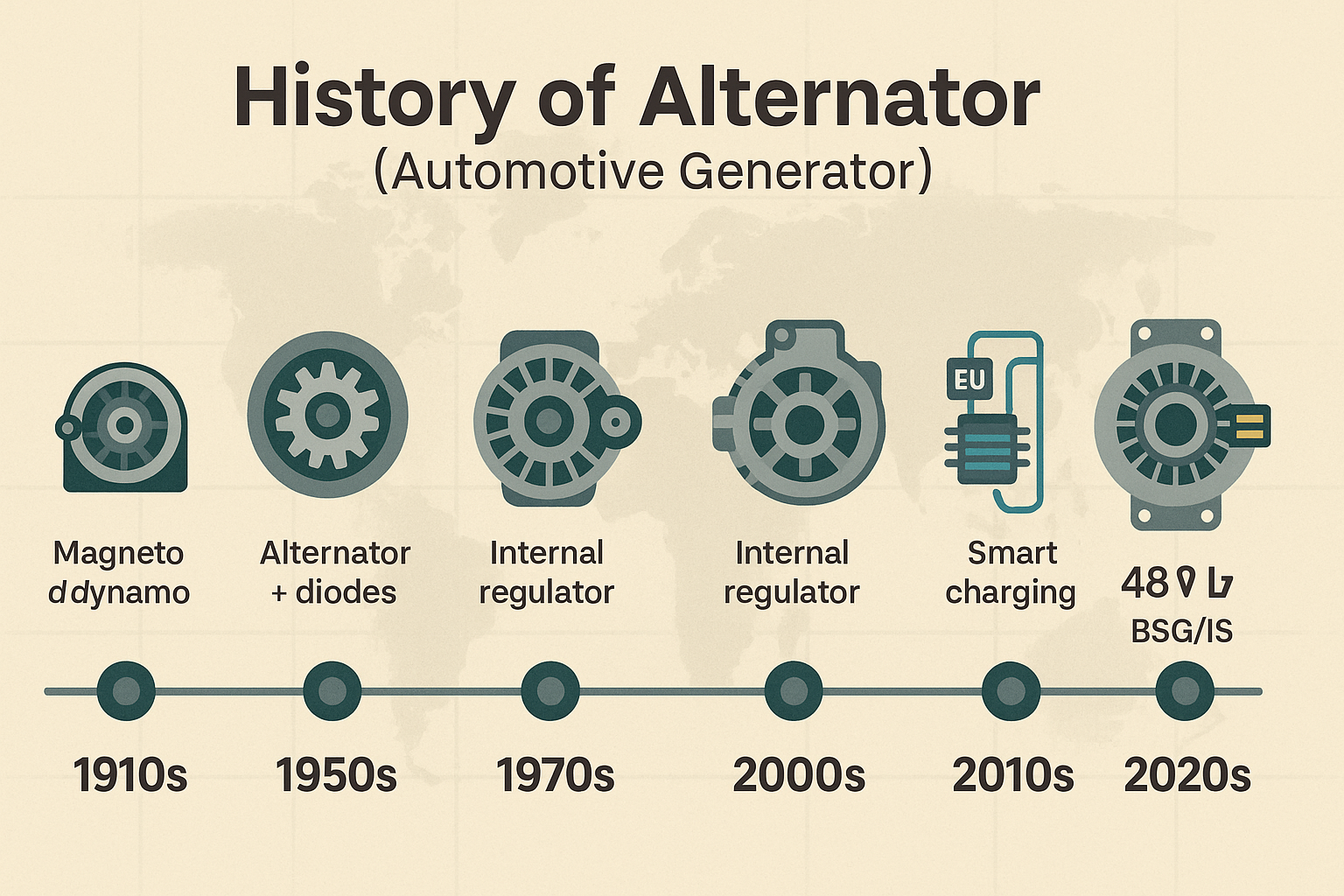

연대기와 기술로 읽는 알터네이터의 과거·현재·미래
1) 태동기: 직류 다이너모에서 교류 알터네이터로
초기 차량은 브러시가 많은 직류 발전기를 썼지만, 저회전 출력과 내구가 한계였습니다. 교류 알터네이터+다이오드 정류로 전환되며 저속 출력·효율·수명이 크게 좋아졌고, 1970~80년대 이후 승용차 표준이 되었습니다.
2) 구조 표준화: 룬델(클로 폴) 동기 발전기
오늘날 다수 차량은 룬델(Claw-pole) 로터(전자기장·슬립링)와 3상 스테이터를 사용합니다. 내부/외부 팬 공랭, 드문 경우 수냉을 채택합니다. 정류기는 6~8개 다이오드(종종 어벌란치 보호)로 구성됩니다.
3) 전압 제어: 외장→내장 레귤레이터, 온도/부하 보정
초기 외장형에서 내장 레귤레이터가 대세가 되었고, 배터리 온도·하중·RPM에 따라 필드 전류를 조절합니다. 온도 보상으로 겨울엔 전압↑, 여름엔 전압↓을 적용해 충전성과 수명을 균형시킵니다.
4) 풀리와 벨트: OAP/OAD로 NVH·내구 개선
크랭크 토크 맥동은 벨트 플러터와 소음을 유발합니다. 오버러닝 알터네이터 풀리(OAP)와 댐핑형(OAD)은 원웨이·탄성 구조로 충격을 흡수해 벨트 수명·정숙성을 개선합니다.
5) 스마트 충전: ECU·LIN·IBS 연동
엔진/차체 ECU가 LIN 또는 신호선으로 레귤레이터에 목표 전압을 지시하고, IBS(지능형 배터리 센서)가 SOC·전류·온도를 피드백합니다. 이를 통해 Coasting 회생 충전(감속 시 전압↑·가속 시 전압↓)과 아이들 안정(부하 급변 시 LRC—Load Response Control)이 가능해집니다.
6) 배터리와의 팀플레이: EFB·AGM·스타트-스톱
스타트-스톱 차량은 EFB/AGM 배터리와 최적화된 전압 맵을 사용합니다. 과충전/과방전 방지, 전장 재가동 품질(LKA/인포테인먼트 리셋 방지)을 위해 충전 전략이 정교해졌습니다.
7) 고출력화·효율: 권선·철심·정류 손실 저감
고부하 시대(히트펌프·전열·ADAS) 대응을 위해 고점적률 권선·저손실 철심·저항/방열 개선 다이오드가 적용됩니다. 일부는 액티브 정류(모스펫)로 다이오드 손실을 줄여 효율을 더 끌어올립니다.
8) 패키징·열: 엔진룸 고온·침수·오염 대응
배기 매니폴드 인접 설치 시 히트 실드·덕트로 흡기, 전기자 온도 제한으로 보호합니다. 워터포딩(침수)·염수 환경을 고려해 씰·코팅·배수 설계가 중요합니다.
9) 진단·고장 패턴
- 베어링/브러시 마모: 휘파람·우는 소리, 전압 불안정.
- 다이오드 불량: 교류 리플↑(헤드램프 떨림·라디오 노이즈), 역방전.
- 레귤레이터 불량: 과/저충전—배터리 경고등·시동성 저하.
- OAP/OAD 손상: 냉간 ‘찍-찍’·벨트 점핑·아이들 떨림.
- 배선/접지: 전압 강하·충전 불량—단자 부식/풀림 점검 필수.
10) 전동화 전환: 48V BSG/ISG·EV의 DC/DC
48V 마일드 하이브리드는 벨트-스타터-제너레이터(BSG)가 발전+시동+회생을 겸해 알터네이터를 대체합니다. ISG(크랭크/변속기 일체)는 더 나아간 해법입니다. 순수 EV/PHEV는 고전압 배터리에서 DC/DC 컨버터로 12V를 공급—사실상 ‘전자식 발전기’가 됩니다.
11) 규제·에너지 관리: CO₂·아이들 스톱·에코 모드
연비·배출 규제 대응으로, 제조사는 충전 오프로딩(가속 시 발전 억제)·예측형 충전(내비·센서 기반 감속 구간에서 충전)·아이들 스톱 연계를 통해 연료 절감을 도모합니다.
12) 다음 10년: 액티브 정류·브러시리스·48V/12V 하이브리드
- 액티브 정류(동기 정류) 확산: 효율↑·발열↓
- 브러시리스 발전기/하이브리드 여자: 내구·응답 개선
- 48V–12V 이중 버스와 양방향 DC/DC로 회생·부하 최적화
- IBS+클라우드 기반 SOC 예측·CBM으로 고장 사전 감지
- 수냉·저소음 솔루션과 소프트웨어 튠(LRC/아이들 안정) 고도화
알터네이터 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 발전 방식 | 직류 → 교류(룬델) | 저속 출력·내구↑ | 정류 손실·열 |
| 제어 | 외장 → 내장 레귤레이터 | 전압 안정·콤팩트화 | 온도·부하 보정 |
| NVH/벨트 | 고정 풀리 → OAP/OAD | 진동·소음↓·내구↑ | 원웨이/댐핑 내구 |
| 에너지 관리 | 고정 전압 → 스마트 충전 | 연비↑·아이들 안정 | IBS 정확도·전장 협조 |
| 효율 | 다이오드 → 액티브 정류 | 손실↓·발열↓ | 원가·EMC |
| 아키텍처 | 12V 알터 → 48V BSG/ISG | 회생/부스트·정숙↑ | 시스템 전환 비용 |
| EV/PHEV | 기계식 → DC/DC | 고전압 연계·효율↑ | 신뢰성·열관리 |
FAQ
계기판 ‘배터리 경고등’이 켜지면 항상 배터리 문제인가요?
아니요. 경고등은 충전 시스템 경고입니다. 알터네이터(레귤레이터/다이오드)·벨트 슬립·배선/접지 문제로도 점등됩니다. 아이들 전압(무부하/부하)과 리플 전압을 점검하세요.
헤드램프가 아이들에서 깜빡거리면 원인은?
정류 리플↑(다이오드 불량), LRC 미보정, 접지 불량 가능성이 큽니다. 배터리 단자·차체 접지 저항, 알터네이터 리플(오실로스코프)을 확인하세요.
AGM/EFB 배터리로 바꾸면 충전 맵도 바꿔야 하나요?
스타트-스톱 차량은 배터리 타입 등록(코딩/리셋)이 필요할 수 있습니다. 맵이 맞지 않으면 과/저충전, 수명 저하가 발생합니다.
벨트가 자주 ‘삑’ 소리를 내요. 알터네이터 고장인가요?
벨트 장력/마모·풀리 정렬·OAP/OAD 고장 가능성이 우선입니다. 냉간·습기 조건에서 두드러지면 벨트 상태와 풀리 자유회전을 점검하세요.
EV에는 알터네이터가 없나요?
네. EV/PHEV는 고전압 배터리에서 DC/DC 컨버터로 12V 전력을 공급합니다. 역할은 같지만 기계식 발전이 아닌 전자식 변환입니다.
차종·전장 하중별 충전 시스템 전략
일상 승용(ICE)은 스마트 충전 알터네이터+IBS와 OAP/OAD 유지관리가 정답입니다. 스타트-스톱은 EFB/AGM+전압 맵 등록이 필수이고, 전장 하중이 큰 차량은 고출력·수냉/액티브 정류 옵션이 유리합니다. 효율·정숙·회생을 노린다면 48V BSG/ISG가 차세대 해법입니다. EV/PHEV는 고신뢰 DC/DC+이중 전원 관리가 핵심입니다. 다음 10년은 액티브 정류·브러시리스·48V–12V 하이브리드 버스·예측형 에너지 관리가 결합해, 같은 엔진/배터리로 더 조용하고 효율적인 전력 공급을 실현할 것입니다.
용어 간단 정리
룬델(Claw-pole): 자동차 표준 동기 발전기 로터 구조.
레귤레이터: 전압 제어 장치.
정류기: 교류→직류 변환 다이오드/모스펫.
IBS: 배터리 전류·전압·온도 센서.
OAP/OAD: 원웨이/댐핑 오버러닝 풀리.
LRC: 부하 응답 제어.
EFB/AGM: 스타트-스톱용 강화 배터리.
BSG/ISG: 48V 벨트/통합 스타터-제너레이터.
DC/DC: 고전압→저전압 변환기(EV).
액티브 정류: 다이오드 대신 스위칭 소자 동기 정류.
