연료 인젝터는 ‘얼마나·언제·어디에’ 연료를 분사할지를 정밀하게 다루는 부품입니다. 스로틀 바디 분사(TBI)·포트 분사(MPI)에서 출발해, 가솔린 직분사(GDI)·듀얼 인젝션(MPI+GDI), 디젤 커먼레일 초고압 분사(솔레노이드/피에조), CNG/LPG 기체 인젝션까지 분사압·노즐·구동 소자·분사 전략이 고도화되어 배출·성능·연비를 동시에 끌어올렸습니다. 이 글은 역사→구조/동작→유지관리→미래 로드맵을 연대기와 사용 시나리오로 정리한 글 입니다.
분사량·시기·분무 패턴의 삼박자
연료 분사의 품질은 분사량(도즈/유량), 분사 시기(크랭크 각·다중 분사), 분무 패턴(입자 크기·스프레이 각·목표 지점)으로 결정됩니다. 인젝터는 노즐(핀틀/멀티홀/아웃워드 오프닝), 구동(솔레노이드/피에조), 연료레일(압력 조절), ECU 드라이버와 함께 동작하며, 연료 종류(가솔린·디젤·에탄올·CNG/LPG·수소)와 흡배기/연소 전략(GDI/포트·EGR·과급)에 따라 요구 스펙이 달라집니다.

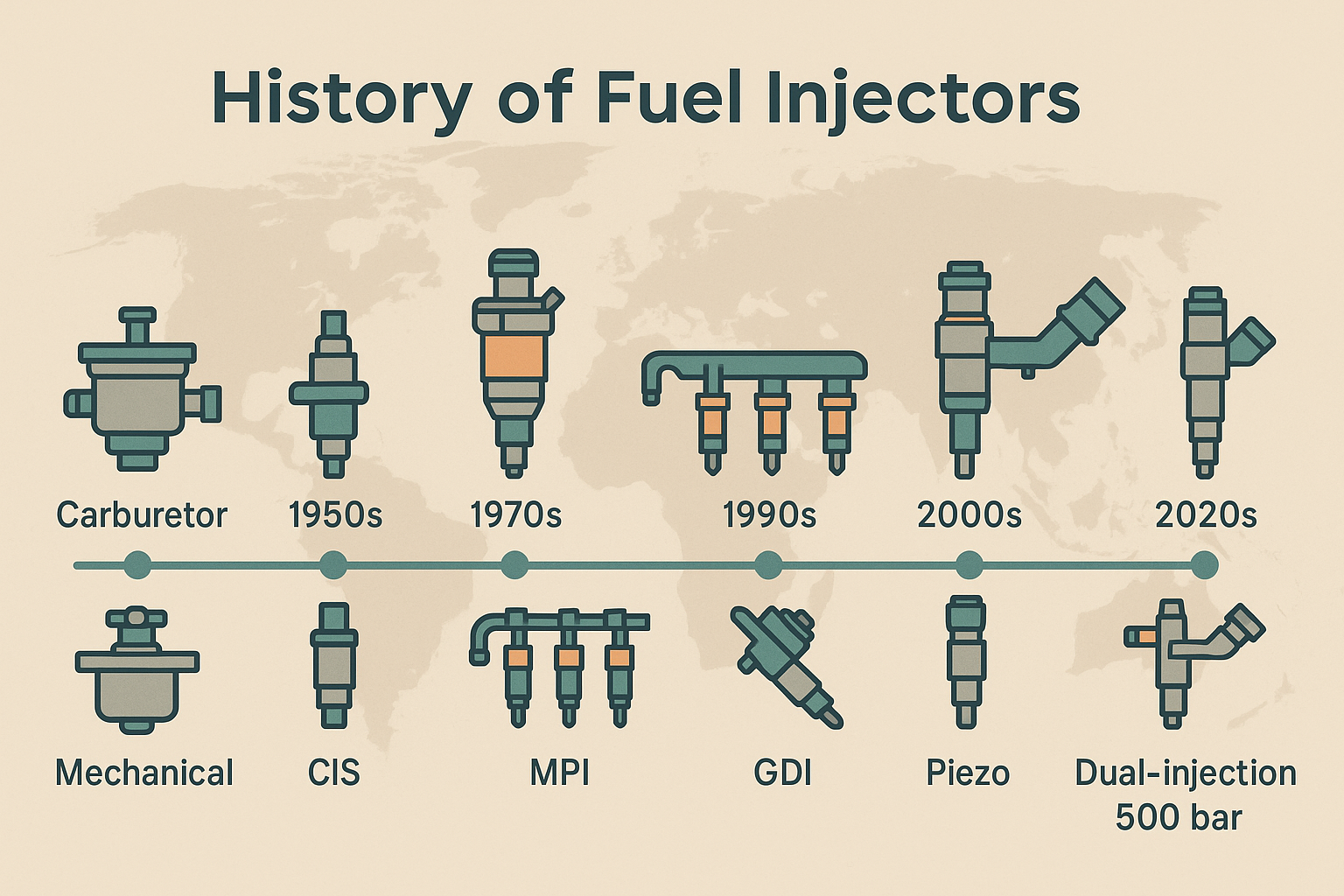

연대기와 기술로 읽는 연료 인젝터의 과거·현재·미래
1) 태동기: 카뷰레터에서 전자 연료분사(TBI/MPI)로
진공 차이를 이용한 카뷰레터는 구조가 단순하지만 고도·온도·응답성·배출에 한계가 있었습니다. 1980~90년대 스로틀 바디 분사(TBI)→포트 분사(MPI)로 전환되며 실린더별 연료 제어가 가능해지고 냉간 시동·응답·배출이 개선됐습니다.
2) 가솔린 직분사(GDI): 연소실 안으로 직접
GDI는 연료를 연소실에 직접 분사해 분무 제어 자유도를 크게 넓혔습니다. 동질혼합(스트로이키)과 성층희박 모드, 다중 분사로 노킹·입자상물질(PM)·연비를 균형화합니다. 노즐은 멀티홀이 주류이며, 최근엔 고분사압(200~350bar급)과 미세 분무로 GPF(가솔린 미립자 필터) 부담을 낮추는 추세입니다.
3) 듀얼 인젝션: MPI+GDI의 장점 결합
흡기밸브 앞의 MPI와 실린더 내 GDI를 함께 사용해, 밸브 뒷면 세척(디포짓 억제)·초저부하 안정·고부하시 냉각효과·PM 저감을 동시에 달성합니다.
4) 디젤 커먼레일: 초고압·다중 분사·정밀 제어
디젤은 커먼레일과 고속 인젝터(솔레노이드/피에조)로 수천 bar(보통 1800~2700bar, 일부 더 고압)의 분사를 구현, 파일럿/메인/포스트 다중 분사로 노이즈·연소율·NOx/PM을 최적화합니다. 피에조는 응답·정밀 분할에서 유리하나 비용·내연료성 과제가 있습니다.
5) 노즐·스프레이: 핀틀→디스크/멀티홀·아웃워드 오프닝
- 핀틀: 초기 MPI 표준, 단순·견고.
- 디스크/다중 홀: 미립화·패턴 선택 폭↑(듀얼 스프레이 등).
- 아웃워드 오프닝(GDI 일부): 벽젖음 저감·균일 분무.
6) 구동 소자: 솔레노이드 vs 피에조
솔레노이드는 범용·비용 유리, 최신형은 초고속·미세 도즈에도 대응합니다. 피에조는 고속·고분할·미세 상승량 제어가 강점이나, 내구/오염·원가 관리가 중요합니다.
7) 분사 전략: 다중 분사·벽젖음 억제·LSPI 대응
GDI는 피스톤 크라운 형상과 맞춘 다중 분사 타이밍으로 벽젖음·PM을 줄이고, 저회전 고부하 LSPI(저속 조기점화) 리스크를 낮춥니다. 디젤은 파일럿 분사로 점화지연을 관리, 포스트 분사로 DPF 재생을 돕습니다.
8) 연료 다양성: 에탄올·가스연료·수소
- E10~E85: 잠열↑·옥탄↑로 출력/노킹 이점, 부식·냉간 시동 전략 필요.
- CNG/LPG: 기체 인젝터·레일·레귤레이터 사용, 벽젖음·PM 장점.
- 수소 ICE: 포트·직분사 연구/초기 상용화—역화 방지·분사 타이밍·분사량 제어가 핵심.
9) 유지관리·고장: 디포짓·리크·전기/기계 불량
- 막힘/디포짓: 분무 불균일·아이들 떨림·연비/배출 악화(가솔린: 인젝터/밸브; 디젤: 노즐 카본).
- 리크: 팁 누설/점적→침수/실화, 레일 압력 저하.
- 전기: 코일 개방/단락·커넥터·하니스 문제.
- 기계: 니들 스틱션·피에조 스택 드리프트.
진단은 스캔툴 트림/실화 카운트, 인젝터 밸런스 테스트, 레일 압력/리턴 유량, 오실로스코프 파형, 초음파 세척·플로우 매칭으로 수행합니다.
10) NVH·내구: 고압 펌프/인젝터 소음·연료 윤활
GDI 고압 펌프/인젝터 틱-틱 소리는 정상 범위이나, 과도하면 마운트/연료 해머·단차·인젝터 캡 점검이 필요합니다. 디젤은 연료 윤활·수분 관리(워터 세퍼레이터)가 수명에 결정적입니다.
11) 배출·규제: PM/PN·NOx·증발가스
GDI는 PN(입자 개수) 규제로 고분사압·스프레이 최적화·GPF를, 디젤은 NOx/PM 규제로 EGR+SCR+DPF와 정밀 분사 제어를 동원합니다. 증발가스(캐니스터) 전략과도 연동됩니다.
12) 다음 10년: 더 높은 압력·지능형 구동·연료 다변화
- GDI 고분사압 확대(예: 350→500bar급 연구)·초미립화 스프레이
- 스마트 인젝터: 내장 센서(압력/온도/리프트)·자기진단·개체별 보정
- 피에조·고속 솔레노이드의 정밀 다중 분사 고도화
- 듀얼 인젝션 보편화로 PM/밸브 디포짓·NVH 동시 해결
- 수소/전자연료(e-fuel) 대응 노즐/재료·타이밍 지도
인젝터 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 분사 위치 | TBI → MPI → GDI | 응답·연비·출력/PM 관리 | 밸브 디포짓·PN 규제 |
| 디젤 | 메카니컬 → 커먼레일 | 소음↓·출력/배출↑ | 초고압 부품 내구 |
| 구동 | 솔레노이드 → 피에조/고속 솔레노이드 | 다중 분사·미세 도즈↑ | 원가·오염 내성 |
| 노즐 | 핀틀 → 멀티홀/아웃워드 | 미립화·벽젖음↓ | 제조 정밀·내마모 |
| 전략 | 단일 → 다중 분사 | NVH·배출·응답 최적화 | 캘리브레이션 복잡 |
| 연료 | 가솔린/디젤 → E-연료·CNG/LPG·수소 | 탄소↓·연비 옵션 확대 | 재료·안전·인프라 |
FAQ
GDI가 MPI보다 항상 좋은가요?
출력·응답·연비 잠재력은 GDI가 우수하지만, PN·밸브 디포짓·펌프/인젝터 소음 등 관리 포인트가 있습니다. 듀얼 인젝션은 장점을 결합한 절충안입니다.
인젝터 클리닝으로 성능이 회복되나요?
분무 불균일·아이들 떨림·연비 하락이 오염 때문이라면 초음파/플로우 매칭으로 개선됩니다. 전기/기계 불량(코일 개방·니들 스틱션)은 교체가 필요합니다.
피에조 인젝터는 꼭 필요한가요?
디젤의 정밀 다중 분사·NVH·배출에서 이점이 크지만, 최신 고속 솔레노이드도 상당 부분을 대체합니다. 차량·규제·원가에 따라 선택됩니다.
에탄올 혼합 연료를 써도 되나요?
차량 허용 범위(E10/E85)를 확인하세요. 에탄올은 냉간 시동·고무/금속 재료에 영향이 있어, 펌프/인젝터·씰의 적합성이 중요합니다.
디젤 인젝터에서 리턴 유량이 많다는 건 무슨 뜻인가요?
내부 누설/마모를 시사하며, 레일 압력 유지가 어려워 출력 저하·시동 불량을 유발할 수 있습니다. 벤치 테스트/교환을 고려하세요.
GDI 인젝터 소리가 커졌어요. 정상인가요?
틱 소리는 정상 범주일 수 있으나, 갑작스런 증가는 마운트·레일 해머·인젝터 캡·고압 펌프 상태를 점검해야 합니다.
연료·차종·튜닝 수준별 인젝터 전략
일상 가솔린 승용은 순정 사양 인젝터+정기 연료계 관리가 정답입니다. 고출력 튠은 유량 여유 20~30%·고압 펌프/레일 매칭·분사 타이밍 지도 재보정이 필수입니다. 디젤은 연료 청정·수분 관리와 정밀 리빌트/코딩이 수명을 좌우합니다. 도심·저부하 배출을 중시한다면 듀얼 인젝션·고분사압·다중 분사 전략이 유리합니다. 다음 10년은 고압 GDI·스마트 인젝터·연료 다변화가 결합해, 같은 연료로도 더 깨끗하고 강력하며 조용한 엔진을 만드는 시대가 이어질 것입니다.
용어 간단 정리
TBI/MPI: 스로틀 바디/포트 분사.
GDI: 가솔린 직분사.
커먼레일: 고압 레일 공유 디젤 분사.
솔레노이드/피에조: 인젝터 구동 소자.
핀틀/멀티홀: 노즐 형식.
다중 분사: 한 사이클 내 여러 번 분사.
PN/PM: 입자 개수/질량.
LSPI: 저속 조기점화.
GPF/DPF: 가솔린/디젤 미립자 필터.
플로우 매칭: 인젝터 유량 균일화.
리턴 유량: 디젤 인젝터 내부 누설 유량.
