서스펜션은 노면 충격을 걸러 차체를 지지하고, 타이어가 노면을 따라가도록 눌러 붙이는 시스템입니다. 마차의 리프스프링과 마찰식 댐퍼에서 시작해, 코일스프링·토션바·에어스프링, 레버암 → 텔레스코픽 유압 댐퍼, 맥퍼슨 스트럿·더블 위시본·멀티링크, 토션빔·솔리드 액슬을 거쳐 오늘은 반능동(가변 댐핑)·능동 서스펜션·전자식 롤 컨트롤·로드 프리뷰까지—‘강성과 감쇠’를 소프트웨어로 다루는 시대로 진화하고 있습니다. 이 글은 역사·구조·장단점·유지관리·선택 가이드를 연대기와 사용 시나리오로 정리하고, 전동화/자율주행 시대의 e-코너 모듈, 예측형 제어, 경량 복합재 트렌드까지 조망합니다.
타이어 접지·차체 제어·안락성의 삼각형
서스펜션의 목적은 타이어 접지(그립), 차체 제어(롤·피치·요), 승차감의 균형입니다. 핵심 구성은 스프링(코일·리프·에어·토션바), 댐퍼(감쇠기), 암/링크(기하·하중 전달), 안티롤바(롤 저항), 부싱/마운트(NVH)로 이뤄집니다. 차체(스프렁)와 바퀴(언스프렁)의 질량·강성·감쇠 조합이 모든 체감을 좌우합니다.

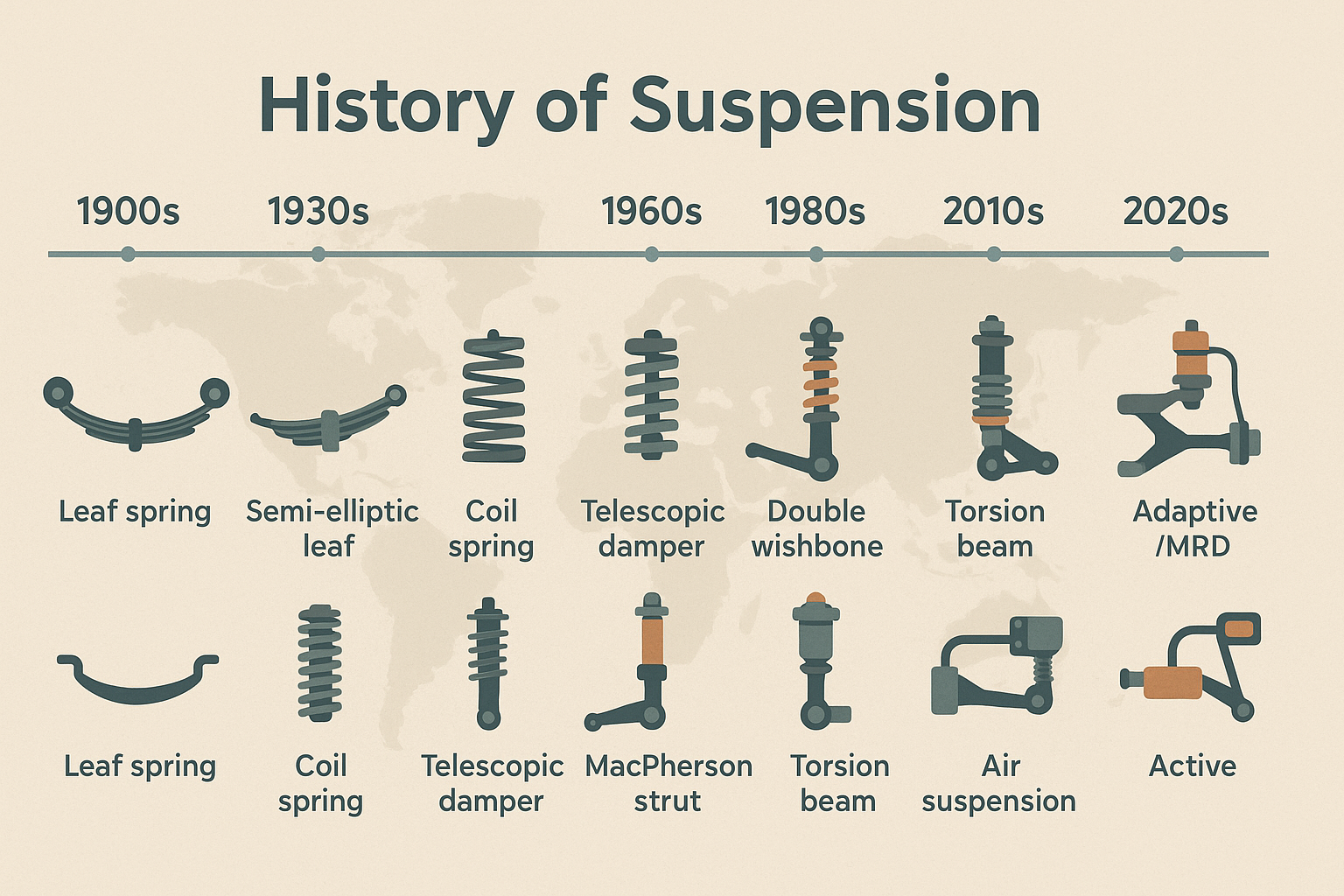

연대기와 기술로 읽는 서스펜션의 과거·현재·미래
1) 태동기: 리프스프링·마찰식 댐퍼·고정 차축
마차에서 온 리프스프링(판스프링)은 구조가 간단하고 적재 하중에 강합니다. 초기 자동차는 고정 차축(솔리드 액슬)과 마찰식/레버암 댐퍼를 썼고, 상용차는 지금도 리프가 널리 쓰입니다.
2) 독립현가의 등장: 코일스프링·토션바·텔레스코픽 댐퍼
코일스프링과 토션바가 경량·패키징 이점으로 확산, 텔레스코픽 유압 댐퍼가 표준이 되며 승차감과 제동/코너링 안정이 비약적으로 향상됩니다.
3) 기하학의 발전: 맥퍼슨·더블 위시본·멀티링크
- 맥퍼슨 스트럿: 부품 수·중량·원가에 유리, 전륜 구동 소형차 표준.
- 더블 위시본: 캠버 변화·롤 센터 제어에 유리, 스포츠/프리미엄에 다수 채택.
- 멀티링크: 여러 링크로 가상 피벗을 만들어 직진 안정·코너링을 절충.
- 토션빔/트레일링암: 공간·원가 장점, 소형차 후륜 표준.
- 솔리드 액슬(4링크+팬하드/와츠): 하중·내구·오프로드 관절성.
4) 스프링의 다양화: 에어스프링·복합재·보조 스프링
에어스프링은 차고/스프링율을 능동 조절해 적재·트레일러·공력에 대응합니다. 복합재 리프·프로그레시브 보조 스프링/범프스톱은 경량·말기 스트로크 제어에 유용합니다.
5) 댐퍼의 진화: 트윈튜브·모노튜브·가변/반능동·바이패스
트윈튜브는 승차감·원가, 모노튜브는 응답·내열·장력에 유리합니다. 전자식 솔레노이드·MR(자기유변) 유체로 감쇠를 실시간 조절하는 반능동이 대중화되었고, 오프로드/레이스는 바이패스·리저버(원격 저장)로 열 페이드를 억제합니다.
6) 능동 제어: 액티브 댐퍼·롤 컨트롤·풀액티브
전자식 롤 컨트롤(액티브 스태빌라이저), 유압/전기 액추에이터 기반 풀액티브는 차체 롤·피치를 적극 제어합니다. 카메라/지도 기반 로드 프리뷰로 요철을 앞서 대응하는 시스템도 상용화되었습니다.
7) 차체/조향과의 통합: ESC·토크벡터링·스티어-바이-와이어
서스펜션 제어는 ESC/ABS, 브레이크 기반 벡터링, 전자식 LSD, 스티어-바이-와이어와 통합되어 코너 진입/탈출에서 타이어 활용도를 극대화합니다.
8) EV 시대의 과제: 중량·저중심·배터리 하우징
배터리로 차량 중량↑·무게중심↓이 되어 스프링율/댐핑/롤 모멘트를 재설계해야 합니다. 적재 변화가 적은 EV는 에어스프링의 레벨링 이점이 크고, 저소음 요구로 부싱·마운트 NVH가 더 중요해졌습니다.
9) 내구·유지관리: 부싱·볼조인트·얼라인먼트·누유
댐퍼 누유/시딩음, 부싱 파열, 볼조인트 유격이 흔한 고장입니다. 얼라인먼트(캠버·캐스터·토)는 타이어 마모·직진성·핸들링을 좌우하므로 하부 교환·충격 후 재점검이 필수입니다.
10) 모터스포츠·오프로드: 바디롤·저니·히트 페이드
트랙은 차고/코너링 밸런스와 스프링-바-댐퍼 매칭, 오프로드는 스트로크(저니)·리바운드·바이패스 튜닝과 차체 보호(범프스톱·리미트 스트랩)가 관건입니다.
11) 다음 10년: 예측형 액티브·e-코너·경량화·소프트웨어
- 예측형 액티브: 지도/카메라/클라우드로 요철·코너를 앞서 대비
- e-코너 모듈: 인휠/듀얼모터와 액티브 댐퍼·조향·브레이크 통합
- 경량화: 알루미늄·복합재 암·스프링, 적층 제조로 형상 자유도 확대
- 열/데이터: 댐퍼 온도·가속도 센서로 상태 기반 정비(CBM)와 OTA 세팅 공유
서스펜션 유형·특성 요약 표
| 유형/부품 | 강점 | 한계 | 추천 사용 |
|---|---|---|---|
| 맥퍼슨 스트럿 | 경량·공간/원가 유리 | 캠버 제어 한계 | 전륜 구동 소형/중형 |
| 더블 위시본 | 캠버/롤센터 정밀 | 부품 수·비용↑ | 스포츠/프리미엄 |
| 멀티링크 | 직진 안정·승차감·코너 균형 | 설계/정비 복잡 | 후륜·고급 세단 |
| 토션빔 | 공간/원가·내구 | 독립 현가 대비 한계 | 소형차 후륜 |
| 솔리드 액슬(와츠/팬하드) | 하중·오프로드 관절성 | 언스프렁 질량↑ | SUV/픽업·오프로드 |
| 에어스프링 | 차고/스프링율 가변 | 원가·신뢰성 설계 중요 | 프리미엄·견인/적재 |
| 모노튜브 댐퍼 | 응답·내열·일관성 | 비용·저속 거칠음 가능 | 스포츠·고하중 |
| 반능동(MR/솔레노이드) | 상황별 감쇠 가변 | 제어/원가 | 전 차급(옵션) |
FAQ
맥퍼슨 vs 더블 위시본, 무엇이 다르죠?
맥퍼슨은 단순·경량·저비용, 위시본은 코너링 시 타이어 접지(캠버) 관리가 뛰어납니다. 차급·성능 목표·패키징에 따라 선택합니다.
모노튜브와 트윈튜브 댐퍼 차이는?
모노튜브는 반응이 빠르고 내열성이 좋으며 일관성이 장점, 트윈튜브는 저속 승차감과 비용에서 유리합니다.
에어 서스펜션은 꼭 필요한가요?
적재·견인·지상고 조절·승하차 편의성이 필요하면 유리하지만, 구조가 복잡해 유지비가 늘 수 있습니다.
언제 얼라인먼트를 해야 하나요?
하부 부품 교환·연석/포트홀 강타 후, 타이어 편마모·한쪽으로 쏠림·핸들 센터 틀어짐이 나타나면 즉시 점검하세요.
반능동/능동 서스펜션이 실제로 체감이 큰가요?
노면/주행 모드에 맞춰 감쇠·롤을 즉시 바꾸므로 승차감과 안정성이 동시에 좋아집니다. 장거리·와인딩·대형차에서 체감이 큽니다.
사용 시나리오로 고르는 서스펜션 전략
도심·일상은 맥퍼슨/멀티링크+양질의 모노/트윈튜브와 부싱 상태 관리가 정답입니다. 스포츠 주행은 더블 위시본/강한 안티롤바+모노튜브, 오프로드/견인은 솔리드 액슬/코일 또는 리프+리저버/바이패스 댐퍼가 유리합니다. EV는 에어 레벨링+반능동 댐퍼가 중량·저중심에 잘 맞습니다. 앞으로 10년은 예측형 액티브·e-코너·경량 복합재·소프트웨어 셋업이 결합해 같은 차라도 더 편안하고 더 빠르게 달리는 시대가 될 것입니다.
용어 간단 정리
롤/피치/요: 좌우/앞뒤/수직축 자세 변위.
언스프렁 질량: 바퀴·허브·브레이크·하부 일부 질량.
캠버/캐스터/토: 바퀴 정렬 각도.
안티롤바: 좌우 바퀴를 연결해 롤 억제.
MR 댐퍼: 자기유변유를 자계로 제어.
와츠 링크: 솔리드 액슬 측방 위치 제어 링크.
바이패스 댐퍼: 스트로크 구간별 감쇠 가변.
CBM: 상태기반 정비.
