초기의 자동차는 연료탱크를 카뷰레터보다 높게 두고 ‘중력’으로 연료를 흘려 보냈습니다. 이어 진공탱크·기계식 다이아프램 펌프가 등장했고, 전자제어 연료분사(EFI) 시대에는 인-탱크 전동펌프가 표준이 되면서 리턴 방식→리턴리스 방식으로 진화했습니다. 증발가스(증기) 규제는 활성탄 캐니스터(EVAP)·주유 시 증기 회수(ORVR)·탱크 내부 구조(스월포트/제트펌프·배플)·재료(강철→다층 HDPE/EVOH)까지 바꿔 놓았습니다. 오늘은 가솔린 직분사(GDI)의 고압펌프와 저압 인-탱크 펌프가 협업하고, 디젤 커먼레일은 리프트펌프+고압펌프+정밀 여과/수분 관리가 필수입니다. 앞으로는 합성연료·바이오연료·수소 블렌드 대응, 가압식 탱크(PHEV)·스마트 센서·브러시리스 PWM 펌프·복합재 탱크가 표준화되며, 소프트웨어로 압력·온도·증기·누설을 상시 감시하는 ‘연료시스템 OS’로 발전합니다. 본 글은 역사→기술→안전·규제→미래 로드맵까지 한 번에 정리한 입문·실전 겸용 가이드입니다.
연료 시스템을 ‘탱크+펌프+증발가스 제어’로 보기
내연기관 차량의 연료 시스템은 단순히 탱크에서 엔진으로 연료를 보내는 파이프가 아닙니다.
탱크(저장·형상·재료·안전), 펌프(공급압·유량·속도제어), 레일/레귤레이션(압력 유지·리턴/리턴리스), 증발가스 제어(EVAP)(캐니스터·밸브·누설진단), 센싱(레벨·온도·조성), 안전(롤오버 밸브·충돌 차단)이라는 여섯 축이 맞물린 시스템입니다. 기술 진화는 ‘연료를 안전하고 깨끗하게 정확한 압력으로 조용하고 효율적으로 공급’하는 방향으로 진행되어 왔습니다.

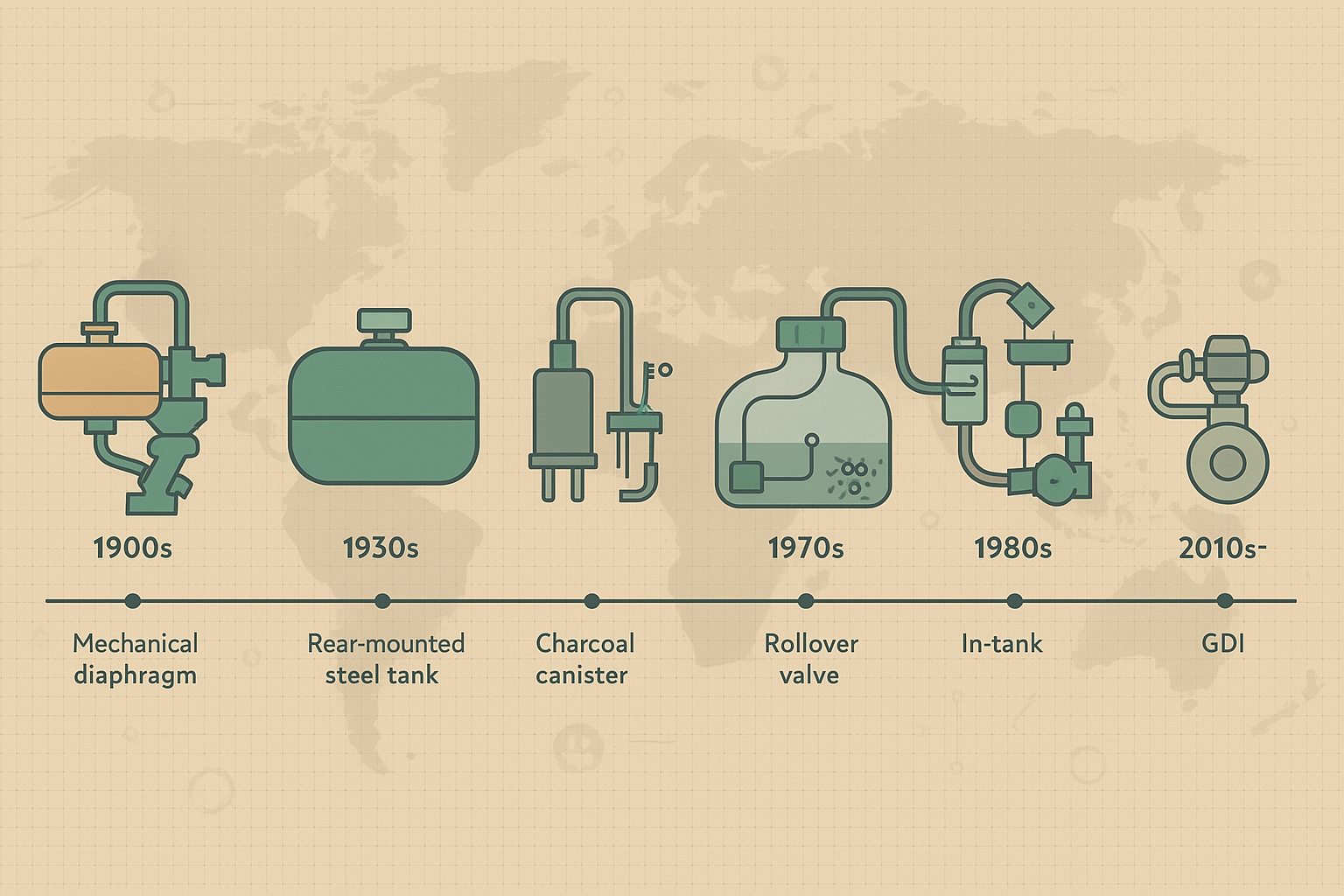

연대기와 기술로 읽는 연료탱크·연료펌프의 과거·현재·미래
1) 태동기: 중력식·진공탱크·기계식 다이아프램 펌프
초기 자동차는 연료탱크를 높이 달고 중력식으로 연료를 공급했습니다. 경사·연료출렁임에 취약해 곧 진공탱크(흡기 진공으로 연료를 빨아 올려 상위 소형탱크에 저장)와 기계식 다이아프램 펌프(캠축 구동)가 등장하며 안정성이 대폭 개선되었습니다. 당시 탱크는 주로 강철로 만들고 단순한 환기구·캡을 사용했습니다.
2) 전자분사 시대: 인-탱크 전동펌프, 리턴→리턴리스
카뷰레터에서 전자제어 연료분사(EFI)로 넘어오면서 레일 압력을 일정하게 유지해주는 인-탱크 전동펌프가 표준이 되었습니다. 초기엔 리턴 방식(레일에서 여분을 탱크로 되돌림)이 일반적이었지만, 연료 가열·증기 발생과 증발가스 증가 문제로 오늘날은 리턴리스(탱크 내 레귤레이터/PWM 제어) 설계가 보편적입니다. 탱크 안에는 연료가 낮아져도 펌프가 공기를 빨지 않도록 스월 포트(스월 팟)와 제트펌프(벤츄리)로 연료를 끌어 모으는 구조가 자리합니다.
3) 증발가스 규제의 등장: EVAP·ORVR·누설진단
가솔린은 휘발성이 높아 탱크·호스에서 증기가 새면 대기오염(VOC)이 됩니다. 이를 막기 위해 활성탄 캐니스터(EVAP)가 증기를 흡착하고, 주행 중 퍼지 밸브를 통해 엔진으로 태워 보냅니다. 주유 시 증기를 회수하는 ORVR 구조, 롤오버 밸브(전복 시 누출 방지), 누설진단(진공/자연감압 방식) 등으로 시스템이 정교해졌습니다. 이 과정에서 탱크 재료도 다층 HDPE + EVOH(차단층)로 바뀌어 투과를 크게 줄였습니다.
4) 탱크와 패키징: 강철 vs 다층 플라스틱, 새들탱크·전륜/후륜 레이아웃
강철 탱크는 충격·내열성이 좋고 얇게 만들기 쉬우나 부식·형상 자유도가 낮습니다. 플라스틱(HDPE) 다층 탱크는 가볍고 형상을 자유롭게 만들 수 있어 좌우를 가로지르는 새들탱크 형태(프로펠러 샤프트 터널 양쪽)를 구현하기 용이합니다. 새들탱크는 좌우 연료 편차를 해소하기 위해 트랜스퍼 제트펌프나 보조펌프를 씁니다. 현대차량은 탱크를 충돌구조물 안쪽(후륜 앞·시트 아래)으로 배치해 충돌 안전을 높입니다.
5) 펌프 공학: 터빈/롤러셀, PWM/브러시리스, 레일압 센싱
인-탱크 펌프는 소형 터빈형(임펠러)·롤러셀형이 흔하며, 소음·내구·압력 특성으로 용도를 나눕니다. PWM 제어로 회전수를 바꿔 필요 유량만 공급해 발열·소음·전력을 줄입니다. 최신형은 브러시리스 모터와 전자식 컨트롤러(FCM)를 탱크에 통합하기도 합니다. 가솔린 직분사(GDI)는 캠 구동 고압펌프(HPFP)가 레일의 수십~수백 bar를 만들고, 인-탱크 저압펌프(LPFP)가 이를 공급합니다. 디젤 커먼레일 역시 리프트펌프+고압펌프 체계에 고정밀 여과·수분 분리·예열이 결합됩니다.
6) 고장·내구·연료 품질: 베이퍼락·캐비테이션·에탄올/바이오디젤 호환
베이퍼락(연료가 기화해 라인에 증기포켓 형성)은 엔진룸 리턴 열·고온 주유로 촉발되며, 리턴리스·인-탱크 펌프가 해결에 기여했습니다. 펌프 임펠러·롤러는 캐비테이션(국부 저압 기포 붕괴)에 취약해 흡입 조건·망 필터 관리가 중요합니다. E10/E85 등 에탄올 혼합은 수분 친화·재료 팽윤·부식 이슈가 있어 호스·실·펌프가 연료 호환 설계를 가져야 합니다. 디젤은 파라핀 왁스 석출(한랭 혼탁)·수분 유입으로 필터 막힘·부식이 생기므로 히터·워터세퍼레이터 관리가 핵심입니다.
7) 안전: 롤오버·이너셔 컷오프·차체 통합 보호
탱크에는 롤오버 밸브, 환기·압력 완화 장치가 있고, ECU는 충돌 감지 시 펌프 정지(이너셔/에어백 신호 연동)를 수행합니다. 탱크 하우징·스키드 플레이트·후방 충돌 빔과의 간섭 해소, 주입구의 오입유 방지(캡리스/구경 제한)도 안전의 일부입니다.
8) 모터스포츠·오프로드: 서지탱크·폼·고유량 인라인 펌프
고가속·롱 코너·험로에선 연료가 한쪽으로 쏠려 펌프가 공기를 빨 수 있습니다. 이를 막기 위해 서지탱크(보조 저장), 폼/배플, 고유량 인라인 펌프와 프리필터·애프터필터를 병행합니다. 오프로드는 탱크 가드·호스 보호·벤트 위치·롤오버 밸브 튜닝이 체감 내구를 좌우합니다.
9) 하이브리드·PHEV가 바꾼 과제: 가압식 탱크·유증기 관리·오래된 연료
PHEV는 전기 주행이 많아 탱크 내부 증기가 축적되기 쉬워 가압식 탱크·강화된 EVAP 제어를 채택하기도 합니다. 또 장기간 연료가 남아 산화·수분으로 품질이 떨어질 수 있어, 일정 주기로 엔진을 자동 구동해 연료를 소진·교체하는 전략이 쓰입니다. 배터리·차체 패키징 때문에 비정형 플라스틱 탱크와 복잡한 트랜스퍼 구조가 보편화되었습니다.
10) 앞으로의 로드맵: 합성연료·스마트 센서·복합재·소프트웨어
향후 10년의 키워드는
(1) 저탄소 연료(e-fuel/HVO/고혼합 바이오)의 내재료 호환·퍼지 전략 정교화,
(2) 스마트 센서(초음파 레벨·온도·에탄올 농도·누설 감지),
(3) 브러시리스 PWM 펌프의 고효율·저소음화,
(4) 복합재 탱크(경량·내식·저투과),
(5) 진단 소프트웨어(OBD·OTA로 펌프 지도/퍼지/누설 진단 개선)입니다. 내연 비중이 줄어도 하이브리드·상용 분야에서 연료 시스템의 고도화는 계속됩니다.
연료 시스템 전환점 요약 표
| 시대/구성 | 핵심 특징 | 장점 | 한계/이슈 |
|---|---|---|---|
| 중력식/진공탱크 | 상부 저장·흡기 진공 이송 | 구조 단순 | 경사·출렁임 취약, 베이퍼락 |
| 기계식 펌프+강철 탱크 | 캠 구동 다이아프램 | 신뢰성·저가 | 고유량/정밀압 한계 |
| EFI+인-탱크 전동펌프 | 레일 압력 안정 | 시동성·응답 개선 | 발열·증발가스 관리 필요 |
| 리턴리스+EVAP/ORVR | PWM·탱크내 조절 | 증발가스·소음·전력↓ | 제어 복잡·진단 과제 |
| GDI/디젤 커먼레일 | LPFP+HPFP 2단 | 분사 정밀·출력↑ | 고압·윤활/여과 엄격 |
| 하이브리드/PHEV | 가압 탱크·강화 EVAP | 배출·냄새 억제 | 오래된 연료 관리 |
| 차세대 | 브러시리스·복합재·스마트센서 | 효율·진단·경량 | 원가·호환성 검증 |
FAQ
리턴 방식과 리턴리스 방식, 뭐가 다른가요?
리턴은 레일 여분 연료를 엔진룸에서 탱크로 되돌립니다. 단순하지만 연료가 데워져 증발가스가 늘 수 있습니다. 리턴리스는 레귤레이션을 탱크 쪽에서 하고 펌프를 PWM으로 제어해 열·증기를 줄입니다.
베이퍼락은 왜 생기고, 요즘 차는 괜찮나요?
고온·저압 구간에서 연료가 기화해 라인에 ‘증기 포켓’이 생기면 펌프가 밀지 못합니다. 인-탱크 전동펌프·리턴리스·열차단으로 현저히 줄었습니다.
가솔린과 디젤 연료펌프의 차이는?
가솔린 GDI는 저압 인-탱크 펌프(LPFP)가 고압펌프(HPFP)에 공급하고, HPFP가 수십~수백 bar를 만듭니다. 디젤은 리프트펌프+고압펌프와 정밀 여과·수분 분리가 필수이며, 저온 유동성 관리가 중요합니다.
플라스틱 탱크는 강철보다 안전하나요?
용도에 따라 다릅니다. 다층 HDPE는 가볍고 형상 자유도가 크며 투과를 잘 막습니다. 강철은 얇고 단단하지만 부식에 취약합니다. 현대차는 충돌구조물 내부 배치·롤오버 밸브 등으로 두 재료 모두 안전 기준을 충족합니다.
PHEV에 ‘가압식 탱크’가 쓰이는 이유는?
전기 주행이 많아 탱크 증기가 배출·냄새 문제를 일으키기 쉬워, 일정 압력을 유지해 증기 발생·유출을 줄이고 EVAP 제어를 안정화하기 위해서입니다.
사용 시나리오로 고르는 연료 시스템
일반 승용 가솔린은 리턴리스+인-탱크 펌프(PWM)가 정숙·효율·배출에서 균형이 좋습니다. 고성능/트랙 주행은 스월포트·보조펌프·서지 대응이 중요하고, 디젤은 정밀 여과·수분 관리·히터가 핵심입니다. 하이브리드·PHEV는 가압·강화 EVAP·오래된 연료 관리를, 바이오/합성연료 사용자는 호환 재료·실·펌프 여부를 확인하세요. 무엇보다 시스템은 펌프·레일·EVAP·소프트웨어가 한 몸처럼 동작해야 실제 체감 품질이 올라갑니다. 향후 10년은 브러시리스 펌프·복합재 탱크·스마트 센서·진단 소프트웨어가 표준이 되며, 연료 시스템은 ‘보이지 않지만 계속 업데이트되는’ 부품으로 진화할 것입니다.
용어 간단 정리
EVAP: 활성탄 캐니스터로 증발가스를 잡는 시스템.
ORVR: 주유 시 증기 회수 구조.
리턴/리턴리스: 연료 여분의 환류 유무.
PWM: 펌프 속도 제어 방식.
LPFP/HPFP: 저압/고압 펌프.
스월 포트: 펌프 흡입 고갈 방지 구조.
새들탱크: 차체 중앙 터널 양옆 탱크.
서지탱크: 고하중에서 연료 흡입 안정용 보조탱크.
