자동차 전자는 ‘뇌(ECU)·근육(인버터/모터)·혈관(DC/DC·전원 분배)’로 비유할 수 있습니다. 아날로그 보정기와 초기 마이크로컨트롤러에서 출발해, CAN/LIN·이더넷 네트워크, AUTOSAR 소프트웨어, ISO 26262 기능안전, 48V·400/800V 고전압 아키텍처를 거쳐 전기차 시대의 SiC 인버터·고효율 DC/DC·온보드 차저(OBC)·존(Zone) 아키텍처로 진화했습니다. 이 글은 내연·하이브리드·전기차를 관통하는 파워전자·제어의 변천과 핵심 기술, 열/EMI/패키징, 안전·보안, 그리고 차세대 지능형 전력망과 소프트웨어 정의 차량(SDV)으로 향하는 미래를 연대기+사용 시나리오 관점으로 정리합니다.
‘전기 흐름’을 설계하는 기술
자동차의 파워 전자와 제어 유닛은 연료를 태우거나 전기를 배터리에서 꺼내 쓰는 방법을 결정합니다. 엔진 제어는 공기·연료·점화를, 구동 인버터는 전압·전류·주파수를, DC/DC는 고·저전압 사이의 에너지 이동을 관리합니다. 모든 블록은 센서·제어 알고리즘·통신 네트워크로 엮여 하나의 에너지 운영체제처럼 작동합니다. 역사를 이해하면 오늘의 설계 선택(400 vs 800V, IGBT vs SiC, 분산 ECU vs 존 컨트롤러)의 이유가 선명해집니다.

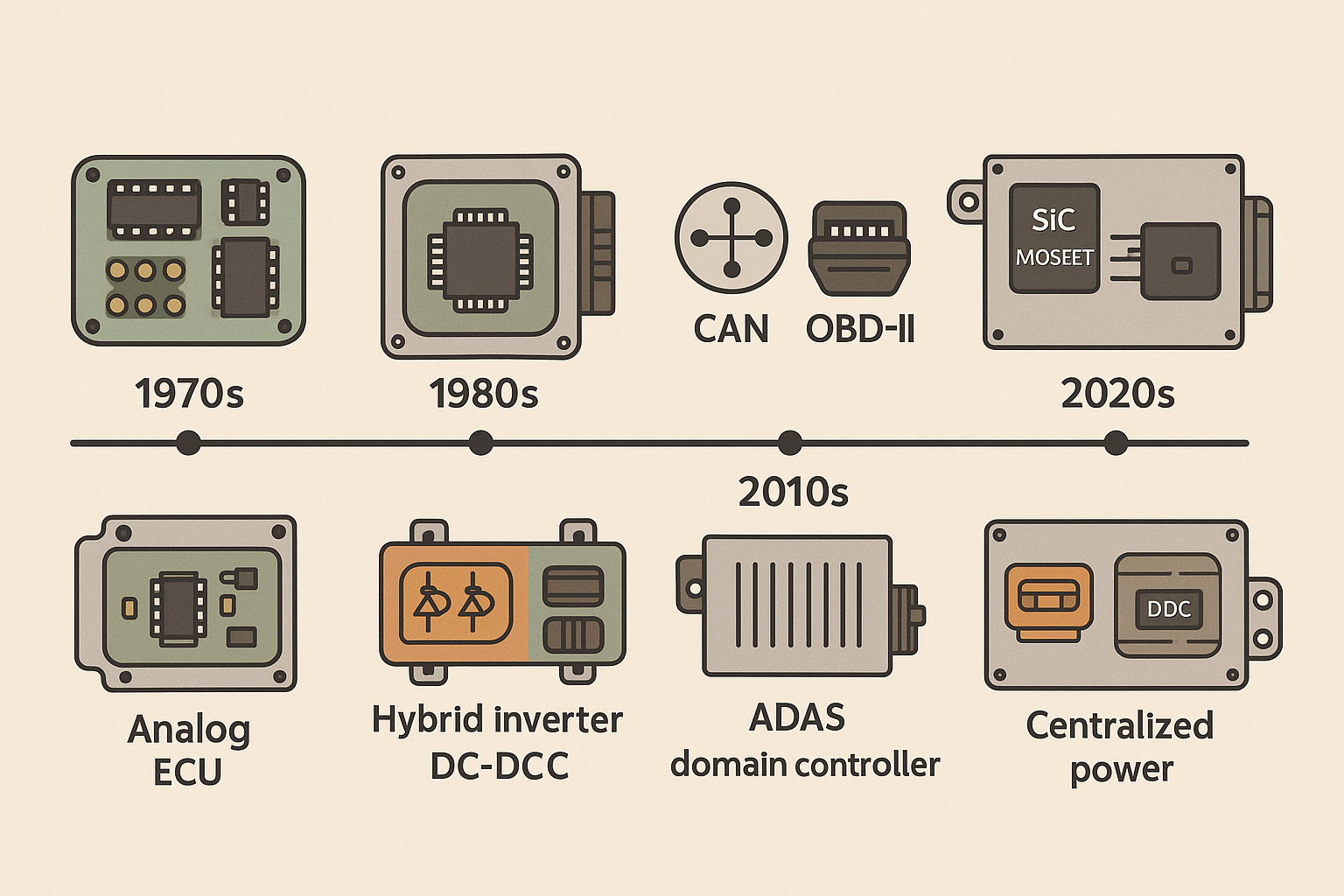

연대기와 기술로 읽는 ECU·인버터·DC/DC의 과거·현재·미래
1) 태동기(1970s~1990s): 아날로그 제어에서 디지털 ECU로
카뷰레터·기계식 점화는 배출/연비 한계로 전자제어 연료분사(EFI)·점화로 교체되었습니다. 8/16비트 MCU, 룩업테이블·PID 제어가 보편화되며 엔진·변속기 ECU가 표준 장비가 되었고, OBD 규제가 진단을 체계화했습니다.
2) 네트워크·소프트웨어의 시대(2000s): CAN/LIN·FlexRay·AUTOSAR
ECU 수가 급증하자 CAN/LIN, 일부 고대역 ADAS용 FlexRay가 도입됐고, 소프트웨어 재사용을 위한 AUTOSAR Classic이 표준으로 자리 잡았습니다. OTA는 제한적이었지만 진단/부트로더·플래시 업데이트 기반을 마련했습니다.
3) 파워 전자 기본기: 스위칭 소자·토폴로지·제어
- 스위칭 소자: 다이오드→MOSFET/IGBT→SiC/GaN
- 토폴로지: 인버터(3상 브리지), DC/DC(Buck/Boost/LLC 공진), OBC(AC/DC PFC+DC/DC)
- 제어: FOC(자속/토크 분리), SVPWM, 모델예측제어(MPC), 적응제어, 디지털 전원제어(주파수·듀티 가변)
4) 구동 인버터의 진화: IGBT에서 SiC, 400V에서 800V
전기차 보급과 함께 구동 인버터는 고전압·고효율 경쟁에 돌입했습니다. IGBT 기반에서 SiC로 전환하며 스위칭 손실·발열을 줄이고, 800V급 아키텍처로 케이블 전류·무게를 줄여 급속 충전·고속 주행 효율을 끌어올립니다. 오일/냉각수 직냉, 더블사이드 쿨링 모듈, 와이어본드리스 패키징이 내구·전력밀도를 좌우합니다.
5) DC/DC 컨버터: 400/800V ↔ 12/48V, 듀얼 버스의 심장
전기차·PHEV는 고전압 팩에서 12V(및 48V)로 에너지를 공급합니다. 저소음·고효율을 위해 LLC 공진, 다상 병렬, 디지털 제어가 일반화되고, 48V 마일드 하이브리드는 48↔12V 양방향 컨버터로 회생에너지 재활용과 부하 분산을 수행합니다. 경량화·패키징을 위해 인버터·DC/DC·OBC를 통합한 파워 박스가 확산 중입니다.
6) 온보드 차저(OBC)와 양방향성: V2L/V2H/V2G
교류 전력망과 차량을 잇는 OBC는 PFC+절연 DC/DC로 구성되며, 양방향 OBC는 V2L/V2H/V2G를 가능하게 합니다. GaN/SiC 채택으로 고주파·소형화가 가속되고, 통신은 CCS, ISO 15118(플러그&차지) 등과 연동합니다.
7) 분산 ECU → 도메인/존 아키텍처 → 중앙 컴퓨트(SDV)
차량당 수십~100개 이상의 ECU는 배선·중량·소프트웨어 복잡도를 키웠습니다. 최근 흐름은 도메인 컨트롤러(파워트레인/샤시/바디/인포)와 존 컨트롤러(차량을 지리적으로 분할)로 집약하고, 고대역 자동차 이더넷과 서비스 기반 통신으로 중앙 컴퓨트와 OTA를 강화하는 것입니다. 전력도 퓨즈 박스→스마트 퓨즈/PDM으로 지능형 분배가 진행됩니다.
8) 기능안전·사이버보안·진단: 하드·소프트의 이중 레일
ISO 26262에 따른 안전수명주기(ASIL), 하드웨어 메트릭(DC, SPFM), 워치독·Safe State 설계, ISO/SAE 21434 사이버보안(위협 분석, 보안 부트, 키 관리), UDS/OBD 진단, OTA 무결성 검증은 현대 전자제어의 기본값입니다. 전력계는 HVIL/컨택터/파이로퓨즈로 물리적 위험을 차단합니다.
9) 열/EMI/패키징: 전력밀도의 보이지 않는 전쟁
더 높은 스위칭 주파수와 전류는 열·EMI 난제를 만듭니다. 더블사이드 쿨링, TIM 최적화, 베이스플레이트 설계, 스니버/필터·차폐·그라운딩, 다층버스바·저인덕턴스 레이아웃, 공진/제로 전압·전류 스위칭(ZVS/ZCS)으로 손실과 잡음을 줄입니다. 제조 측면에선 셀프 가정(자동 교정), EOL 캘리브레이션, HIL/SiL 검증이 필수입니다.
10) 다음 10년: SiC/대역폭·양방향성·지능화·표준화
- 소자: SiC 메인스트림, OBC/DC/DC에 GaN 확대
- 아키텍처: 800V+ 존/중앙 컴퓨트, 파워 박스 통합
- 양방향 전력: V2X 보편화, 그리드 연계 알고리즘
- 지능화: 디지털 트윈, 예지 정비, OTA로 인버터/충전 커브 업데이트
- 표준: 소프트웨어 플랫폼(AUTOSAR Adaptive, POSIX), 사이버·안전 규격 고도화
전력·제어 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 엔진 제어 | 기계식 → 디지털 ECU | 연비·배출·시동성 개선 | 센서 신뢰성·SW 복잡도 |
| 통신 | CAN/LIN → 이더넷 | 대역폭·OTA·서비스 지향 | 보안·QoS·유지보수 |
| 인버터 | IGBT → SiC, 400V → 800V | 효율·출력밀도·충전 속도↑ | 원가·열/EMI·공정 전환 |
| DC/DC | 단방향 → 양방향·LLC | 회생·소형화·저소음 | 제어 안정성·절연 설계 |
| 아키텍처 | 분산 ECU → 도메인/존 | 배선/무게↓, 기능 통합 | 이행 전략·레거시 호환 |
| 안전/보안 | 규범화(ISO 26262/21434) | 사고/침해 탄력성↑ | 비용·조직 프로세스 |
FAQ
SiC와 IGBT, 무엇이 다른가요?
SiC는 고전압·고온·고주파에서 손실이 낮고 패키징을 줄일 수 있습니다. IGBT는 비용·공급망·성숙도가 강점입니다. 800V·고출력 EV는 SiC 채택이 빠르게 늘고 있습니다.
400V vs 800V, 실제 체감 차이는?
같은 전력 기준 전류가 줄어 케이블·커넥터 손실과 발열이 감소, 급속 충전·고속 효율에서 유리합니다. 다만 부품 비용과 인프라 호환을 함께 고려해야 합니다.
AUTOSAR Classic과 Adaptive의 차이?
Classic은 실시간·안전 중심의 전통 ECU, Adaptive는 POSIX 기반의 고성능 컴퓨팅/서비스 지향 소프트웨어에 적합합니다. 도메인/존·중앙 컴퓨트에서 병행 사용됩니다.
GaN은 인버터에도 쓰나요?
현재는 주로 OBC/DC/DC 등 중저전력·고주파 영역에서 강점이 큽니다. 구동 인버터(수백 kW)는 SiC가 주류입니다.
분산 ECU에서 존 아키텍처로 갈 때 주의점은?
배선 재설계, 전원 분배(스마트 퓨즈), 이더넷 백본, 보안·OTA, 레거시 ECU 이관 계획이 핵심입니다. 단계적 도입과 공존 전략이 필요합니다.
차량 전자 아키텍처 선택 로드맵
도심형 EV·대량 보급 모델은 400V+IGBT/SiC 혼합과 통합 파워박스로 원가·효율 균형을, 고성능·대용량 팩은 800V+SiC 인버터와 양방향 OBC/DC/DC로 충전·주행 효율을 극대화하는 전략이 유리합니다. 소프트웨어 측면에선 도메인/존+중앙 컴퓨트와 OTA·보안 체계를 조기 구축해 SDV로의 이행 비용을 줄이세요. 열/EMI/패키징과 안전·보안을 초기에 동시 설계하는 것이 전체 TCO와 출시 속도를 좌우합니다. 다음 10년은 SiC·양방향 전력·지능형 전력망·표준화 소프트웨어가 결합해, 같은 배터리·같은 하드웨어로도 더 빠르고 효율적인 차를 만드는 시대가 될 것입니다.
용어 간단 정리
ECU: 전자제어장치.
Inverter: 배터리 DC→모터 AC 변환.
DC/DC: 전압 변환기(고↔저, 단/양방향).
OBC: 온보드 차저(AC↔DC).
SiC/GaN: 와이드밴드갭 반도체.
FOC: 필드 지향 제어.
SVPWM: 공간벡터 PWM.
AUTOSAR: 자동차 SW 표준(Classic/Adaptive).
ISO 26262: 기능안전.
ISO/SAE 21434: 자동차 사이버보안.
HVIL: 고전압 인터록.
Zone/Domain: 지리/기능 기반 ECU 집약.
V2X: 차량↔외부 부하/그리드 양방향 전력.
