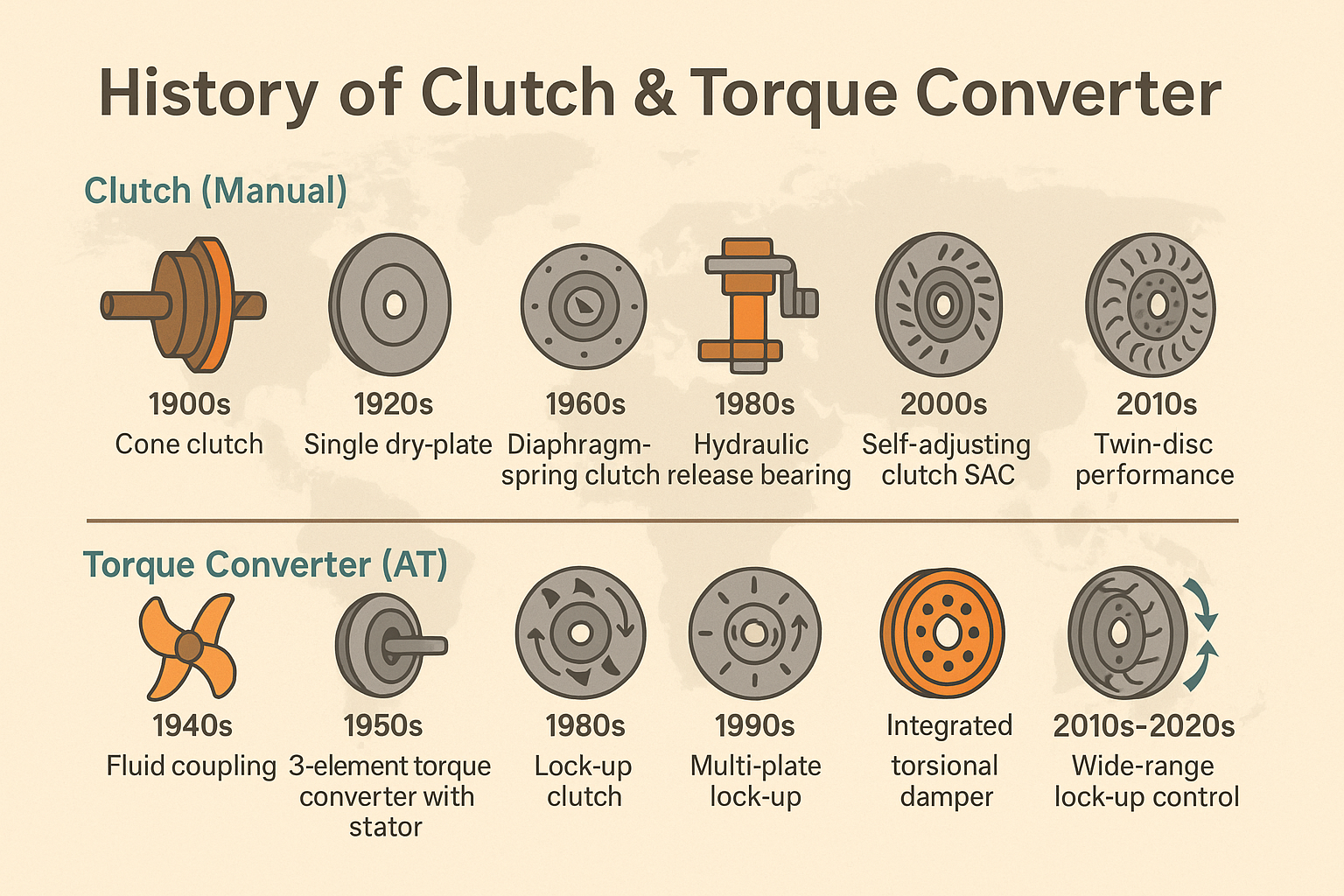

수동변속기의 마찰 클러치와 자동변속기의 토크컨버터는 엔진 토크를 ‘언제, 얼마나 부드럽게’ 구동계에 연결할지 결정하는 핵심 장치입니다. 자동차 초창기 콘(원추)·멀티디스크에서 다이어프램 스프링 단판, 셀프 어저스트 클러치(SAC)·듀얼매스 플라이휠(DMF)로 진화했고, AT는 유체 커플링을 거쳐 토크컨버터(펌프–터빈–스테이터)와 락업 클러치(TCC)의 정밀 제어로 연비와 NVH를 잡았습니다. 다음 10년은 예측형 제어·저점도 유압·전동화 통합(48V/풀하이브리드)·상태기반정비(CBM)가 카테고리 경계를 흐릴 것입니다. 이 글은 역사→구조·동작→정비→미래 로드맵을 비대면 수리/튜닝 팁까지 담아 정리한 글 입니다.
연결 품질·진동(NVH)·효율의 삼각형
클러치/토크컨버터의 목표는 출발·변속·저속 주행에서의 매끈한 연결, 비틀림 진동 억제, 슬립 손실 최소화입니다. 두 시스템 모두 마찰재·댐핑·제어의 균형이 핵심이며, 주변부(플라이휠/DMF, 입력댐퍼, 유압·ATF, 제어 로직)와 한 세트로 이해해야 합니다.
본론A｜수동 클러치: 연대기와 기술
1) 초창기 → 단판 다이어프램의 표준화
- 콘/멀티디스크(습식): 공간·냉각 한계로 승용에선 단판 건식으로 수렴.
- 코일스프링 → 다이어프램 스프링: 페달 하중·열 안정성·내구 향상.
2) 릴리스 메커니즘: 케이블 → 유압
유압 마스터/슬레이브가 페달 감각·자가보정에 유리하고, 컨센트릭 릴리스 베어링(CSC)으로 일체화되며 부품 수를 줄였습니다.
3) 마찰재·열 용량·페이싱
유기계→세미메탈·세라믹·탄소계(모터스포츠)로 진화. 압력판 방열·플라이휠 질량·스프링 허브가 저속 떨림과 내구를 좌우합니다.
4) NVH: DMF·SAC와의 팀플레이
DMF가 크랭크 토크 리플을 필터링, SAC는 마모에 따라 클램핑력을 일정 유지. 도심 저회전 ‘붕붕’음을 줄여줍니다.
5) 고장·증상·정비
- 슬립: 고회전에서 RPM 상승–속도 지연. 디스크/압력판·오일오염·조정 불량.
- 체터/떨림: 마찰면 열점·허브/DMF 유격·마운트 노후.
- 소음: 릴리스 베어링 윙윙/그라우링, 페달 진동.
- 정비: 세트(디스크·압력판·릴리스·파일럿베어링·볼트) 교환, DMF 허용 자유각 점검. 마찰면 가공은 솔리드에 한정, DMF는 금지.
6) 하이브리드·스톱/스타트
재시동 충격을 줄이기 위해 페달 센서·엔진 토크 모듈레이션·DMF·아이들 상승 로직이 협업합니다.
본론B｜토크컨버터(AT): 연대기와 기술
1) 유체 커플링 → 토크컨버터
펌프–터빈 사이 유체로 토크 전달, 스테이터가 유로를 바꿔 토크 증폭을 실현해 출발성이 대폭 향상되었습니다(스톨 속도 개념 정착).
2) 락업 클러치(TCC) 도입
크루즈·가벼운 가속에서 직결로 슬립 손실을 없애 연비 개선. 현대 AT는 슬립 제어 락업으로 진동을 흡수하며 연비와 NVH를 동시에 달성합니다.
3) 재료·유압·ATF
- 항토크 마찰재와 안티 저더 첨가제가 TCC 셔더를 억제.
- 저점도 ATF와 미세 유압 제어(온보드 솔레노이드, 비례 밸브)로 효율↑.
4) 변속기와의 통합: 6→8→10단, DCT/AMT 친척들
다단화로 엔진 효율 영역 체류 시간이 늘고, TCC 개폐 타이밍이 촘촘해졌습니다. DCT/AMT는 출발 클러치(습·건식)로 컨버터를 대체하지만, 도심 저속 NVH는 여전히 컨버터가 유리한 장면이 많습니다.
5) 하이브리드·48V와의 협업
48V BSG는 출발 토크를 보조해 컨버터 슬립/발열을 줄이고, 일부 풀하이브리드는 컨버터 대신 분리 클러치+모터 구조를 씁니다. 컨버터 기반 하이브리드는 eTCC 전략으로 미세 슬립·재시동 품질을 관리합니다.
6) 고장·증상·진단
- TCC 셔더: 미세 진동/움찔—ATF 열화·마찰재·제어 맵 문제.
- 오버히트: 견인·오르막—쿨러 용량·슬립 과다.
- 스테이터 원웨이(스프래그) 고장: 출발 둔화·슬립 과다.
- 진단: 스톨 테스트(제작사 절차), TCC 슬립RPM PID, 라인압 로깅·ATF 상태 점검.
전환점 요약 표(수동 vs AT)
| 영역 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 수동 클러치 | 코일 → 다이어프램 스프링 | 페달 하중↓·내구↑ | 열 분포·압력판 강성 |
| 수동 클러치 | 솔리드 → DMF·SAC | 저속 NVH↓·수명 일정화 | 비용·DMF 내구·그리스 |
| AT 컨버터 | 유체 커플링 → 컨버터(스테이터) | 출발 토크↑ | 발열·효율 |
| AT 컨버터 | 락업 TCC → 슬립 제어 | 연비↑·진동 억제 | 저더·ATF 관리 |
| 전동화 | 단독 → 48V/HEV 협조 | 재시동 품질·효율↑ | 제어 복잡성·열관리 |
| 정비 | 반응형 → 예지(CBM) | 다운타임↓ | 센싱·모델 정확도 |
FAQ
수동 클러치 vs 토크컨버터, 어떤 게 더 효율적일까요?
고단 직결 주행에선 둘 다 손실이 낮습니다. 도심 저속·출발 빈번 환경에선 컨버터의 슬립 손실이 있지만, 최신 TCC 슬립 제어로 격차가 많이 줄었습니다. 반대로 수동은 운전 습관·기술 차에 따른 편차가 큽니다.
가속 중 RPM만 치솟아요. 무엇을 의심하나요?
수동은 클러치 슬립(마찰재·오일 누유), AT는 TCC 미개입/슬립 과다·밴드/클러치 내부 미끄럼을 의심합니다. 냄새/ATF 상태·DTC·슬립RPM을 함께 보세요.
TCC ‘셔더’가 생기는 이유와 대처는?
ATF 열화·마찰재·제어 맵 조합 문제가 흔합니다. 규격 ATF 교환, 학습값 리셋·업데이트, 일부는 마찰계수 보정 첨가제·맵 보정이 필요합니다.
언덕 출발에서 떨립니다(수동).
마찰면 핫스폿·마운트 노후·DMF 유격 가능성이 큽니다. 발진 RPM·페달 모듈레이션을 낮추고, 정비에선 디스크/압력판/DMF 세트 점검이 우선입니다.
ATF 교환은 해야 하나요?
제조사 권고가 우선입니다. 고부하·온도 높은 운행(견인/산악/고온 지역)이면 예방 교환이 도움이 됩니다. 완전교환 vs 부분교환은 차종 설계와 오염도에 따라 선택하세요.
차종·용도별 선택·운용 전략
도심 주행·정숙성이 중요한 차량은 토크컨버터 AT+슬립 제어 락업이 체감 품질에서 유리합니다. 운전 개입·경량 응답을 원하는 운전자는 수동 클러치+DMF/SAC 조합이 좋습니다. 견인·오프로드는 컨버터의 토크 증폭·열관리 업그레이드가 안정적이고, 트랙/고성능은 경량 플라이휠·고온 마찰재(수동) 또는 고성능 ATF·대용량 쿨러(AT)가 효율적입니다. 다음 10년은 예측형 락업·저점도 ATF·전동 보조와의 토크 오케스트레이션·CBM이 결합해, 같은 파워트레인도 더 부드럽고 효율적이며 신뢰성 있게 토크를 전달하게 될 것입니다.
내부링크용 앵커 텍스트 5개
- DMF·SAC와 수동 클러치 세트 이해
- 토크컨버터 구조(펌프–터빈–스테이터)와 스톨 속도
- TCC 슬립 제어와 저더 대책
- 수동 클러치 체터/슬립 진단 체크리스트
- ATF 관리·쿨링·예지진단(CBM) 기초
용어 간단 정리
DMF: 듀얼매스 플라이휠.
SAC: 셀프 어저스트 클러치.
CSC: 컨센트릭 릴리스 베어링.
TCC: 토크컨버터 락업 클러치.
스톨 속도: 컨버터가 최대 토크 증폭을 내는 엔진 속도.
스프래그: 스테이터용 원웨이 클러치.
슬립 제어: 미세 미끄럼을 허용해 진동을 줄이는 제어.
ATF: 자동변속기 오일.
CBM: 상태기반정비.
NVH: 소음·진동·불쾌감.
