트랜스퍼 케이스는 엔진·변속기 출력(또는 PTU)에서 앞·뒤 차축으로 토크를 배분하고, 필요하면 로우레인지(감속)를 제공하는 4WD의 심장입니다. 초기 기어식 파트타임(2H/4H/4L·수동 레버)에서 체인 구동·싱크로나이저·풀타임(센터 디퍼렌셜)·점성/토센/TBR을 거쳐, 오늘은 전자유압 멀티플레이트 클러치 기반의 오토 4WD·토크 온 디맨드가 보편입니다. 다음 10년은 디스커넥트·예측 제어·소프트웨어 토크 벡터링·하이브리드 통합이 핵심이 될 전망입니다. 이 글은 역사→구조/제어→정비→미래 로드맵을 연대기와 사용 시나리오로 정리한 글 입니다.
배분·감속·효율의 삼각형
트랜스퍼 케이스의 역할은 앞/뒤 토크 배분(센터 차동/클러치), 로우레인지(크롤·견인), 마찰 손실 최소화(체인/디스커넥트)입니다. 구성은 입력 기어, 체인/기어 드라이브, 센터 디퍼렌셜(혹은 멀티플레이트 클러치), 하이/로우 범위 기어(행성/직치), 액추에이터(레버/진공/전동), 포지션 센서, 오일 펌프/윤활, 제어기로 이뤄집니다.
본론｜연대기와 기술로 읽는 트랜스퍼 케이스

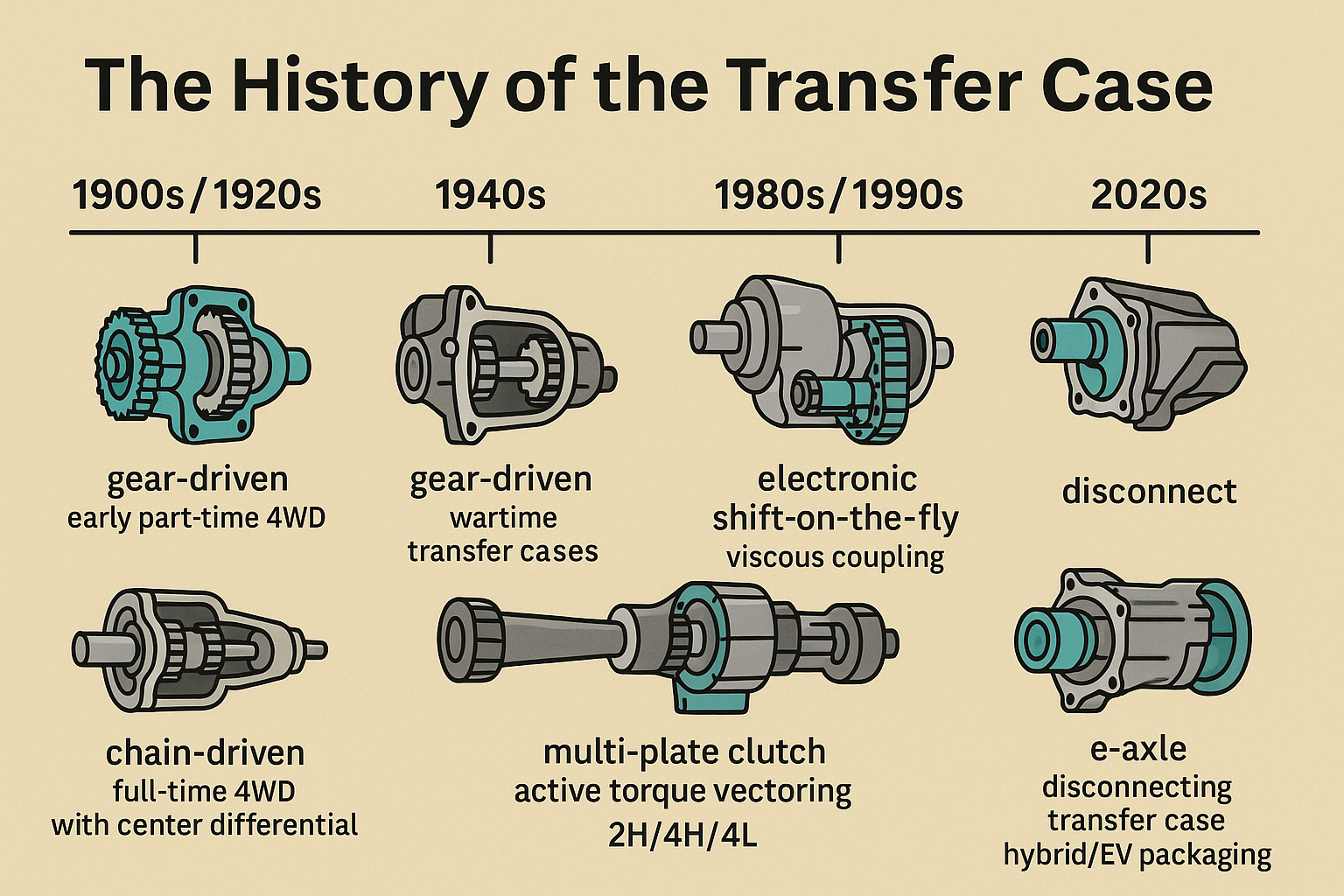

1) 태동기: 파트타임 4WD(기어식·레버)
견고한 기어 트레인, 수동 레버로 2H/4H/4L를 선택. 건조 아스팔트에서 4H 사용 시 센터 차동 부재로 바인딩(크라우 홉)이 발생하기 때문에 저마찰 노면 전용이 원칙이었습니다.
2) 체인 구동·경량화
고속 정숙·효율을 위해 Hy-Vo(하이보) 체인이 보급되어 마찰/소음/질량을 줄였습니다. 로우레인지엔 행성 기어 세트가 적용되어 콤팩트화.
3) 풀타임 4WD와 센터 디퍼렌셜
- 센터 디퍼렌셜(행성/Torsen/콘식): 앞·뒤 회전차 흡수, 온로드 상시 4WD 가능.
- 락(기계/전동): 오프로드·눈길에서 앞뒤 고정 배분.
- 점성 커플링: 단순 자동 배분(열/슬립 의존)이나 과열 시 페이드 가능.
4) 오토 4WD: 전자식 멀티플레이트 클러치
휠속/가속/조향/등판/ESP 정보를 이용해 클러치 압력으로 앞뒤 배분을 실시간 제어. 2H→오토(4A)→4H→4L 같은 멀티 모드가 보편이며, 일부는 토크 프리필로 선제 결합합니다.
5) 싱크로나이저·시프트 온 더 플라이
동기화 슬리브로 저부하 구간에서 2H↔4H를 주행 중 전환. 4L은 감속치가 커서 정지 또는 크롤 속도에서만 허용됩니다.
6) 액추에이션: 레버→진공→전동
정밀 포지셔닝·편의성을 위해 전동 모터/스텝+포지션 센서가 주류. 프런트 액슬 디스커넥트(ADD)·허브 클러치와 연동해 마찰 손실을 줄입니다.
7) 제어와 통합: ABS/ESC·지형 모드
브레이크 기반 전자 LSD·다운힐/크롤 컨트롤과 협업. 모래/바위/눈 모드에 따라 배분·스로틀·시프트·차고까지 통합 조정합니다.
8) 내구·윤활·열관리
체인 장력·스프로켓 마모, 케이스 베어링·오일 펌프/픽업 관리가 핵심. 오일은 저점도 합성 ATF·전용 TF 유체를 사용하며, 클러치 과열 시 보호 로직(토크 제한·해제)이 동작합니다.
9) 고장·증상·진단
- 체인 늘어남/점프: 가속 시 ‘찰칵’·진동·비틀림 쇼크.
- 액추에이터/포지션 센서 불량: 전환 실패·점멸 경고·모드 고착.
- 클러치 과열/셔더: 장시간 모래/등판 후 보호 모드·배분 저하.
- 플루이드 열화/누유: 변색·메탈 슬러지—베어링/기어 손상 가속.
진단은 모드 명령–실포지션 스캔, 휠속/샤프트 속도 상관, 오일 상태·자분 확인, 로우레인지·락 작동 테스트 순으로 진행합니다.
10) 튜닝·오프로드
험로·견인은 2스피드·센터락·강화 체인/기어·대용량 쿨링이 체감. 하드코어는 기어식을 선호, 온로드 중심은 클러치식 오토 4WD가 NVH/효율에 유리합니다.
11) 하이브리드·48V와의 협주
48V BSG·풀하이브리드와 연동해 선제 프리필, e-크롤(모터 미세 토크), 회생제동과의 앞/뒤 배분을 조율. 후륜 e액슬 채택 시 기계식 트랜스퍼 케이스가 생략되기도 합니다.
12) 다음 10년: 디스커넥트·예측 제어·소프트웨어 4WD
- 능동 디스커넥트: PTU/프런트 샤프트/리어 축 분리로 유휴 회전 제로화.
- 예측형 인게이지: 내비/V2X·경사·마찰 추정으로 미리 결합, 스핀 방지.
- 클러치+브레이크 융합 토크 벡터링: 차선/노면 학습으로 선회 안정·언더/오버 제어.
- CBM·디지털 트윈: 온도·진동·슬립률로 체인/클러치 잔존 수명 예측·OTA 캘리브레이션.
- 저탄소 소재/AM 하우징·저점도 유체·씰 마찰 저감.
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 아키텍처 | 기어식 → 체인 구동 | NVH·효율·중량 개선 | 체인 장력·늘어남 |
| 구동 방식 | 파트타임 → 풀타임(센터 디프) | 온로드 상시 4WD | 원가·패키징 |
| 제어 | 점성/기계식 → 전자식 멀티플레이트 | 응답·예측 제어↑ | 열관리·셔더 |
| 시프팅 | 정차 전환 → 싱크로나이즈드 온더플라이 | 편의·안전↑ | 내구·오조작 방지 |
| 효율 | 상시 구동 → 디스커넥트 | 연비·배출 개선 | 결합 응답·내구 |
| 유지보수 | 반응형 → CBM/OTA | 가동률↑·비용↓ | 센싱·사이버 보안 |
FAQ
4H와 4L의 차이는?
4H는 고속 저마찰 노면(눈·진흙) 주행용, 4L는 큰 감속으로 크롤/견인·급경사 탈출용입니다. 4L은 보통 정지 후 체결하세요.
건조 아스팔트에서 파트타임 4H를 써도 되나요?
권장되지 않습니다. 센터 차동이 없어 드라이브라인 바인딩이 생겨 파손·타이어 마모를 유발합니다.
센터 디퍼렌셜 락과 멀티플레이트 락의 차이?
전자는 기계적으로 앞·뒤를 고정, 후자는 클러치 압력으로 거의 고정에 가깝게 결합합니다. 후자는 제어 유연성·효율이 좋고, 전자는 예측 가능·열에 강합니다.
체인 vs 기어 드라이브?
체인은 조용·가볍고 효율적, 고토크·혹한·내구 최우선 환경은 기어식이 선호됩니다.
오일은 언제 교환하나요?
제조사 주기를 따르되(보통 수만 km 단위), 견인·오프로드·고온 사용이 많으면 조기 교환이 좋습니다. 금속 분말·변색·냄새는 경고 신호입니다.
차종·용도별 4WD 전략
온로드/눈길 위주 크로스오버는 오토 4WD(전자식 클러치)＋디스커넥트가 연비와 안정성의 균형을 제공합니다. 견인·오프로드·오버랜드는 2스피드 트랜스퍼＋센터락·강화 체인/기어가 체감 성능을 좌우합니다. 스포츠 SUV는 프리필·토크 벡터링을 통한 선제 배분이 코너링을 살립니다. 다음 10년은 능동 디스커넥트·예측형 제어·CBM/OTA·저점도 유체·저탄소 소재가 결합해, 같은 플랫폼이라도 더 똑똑하고 효율적인 4WD 경험을 제공할 것입니다.
