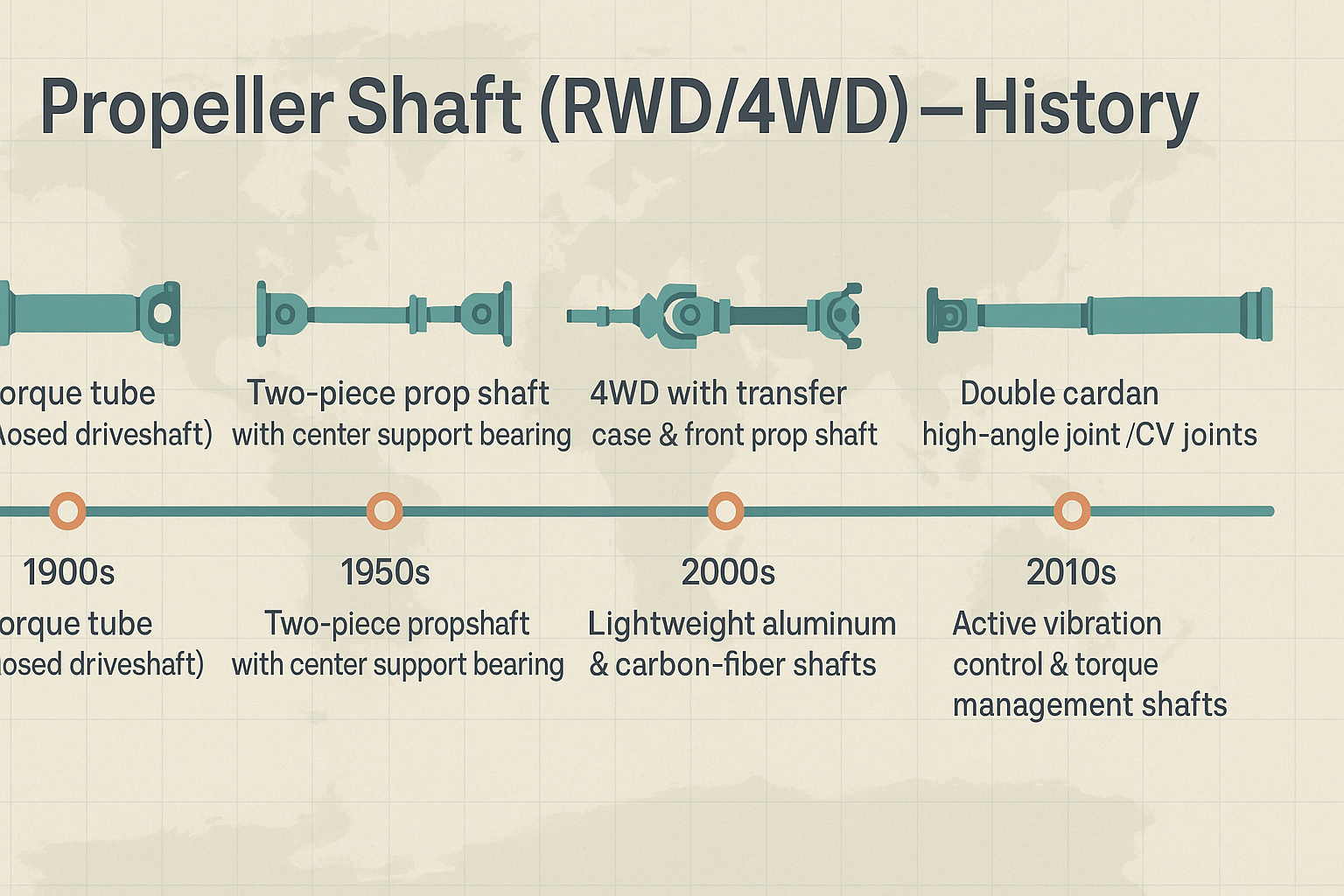

프로펠러 샤프트(드라이브 샤프트)는 엔진/미션(또는 PTU/트랜스퍼)에서 차축 디퍼렌셜로 토크를 전달하는 회전 축입니다. 초기 토크튜브와 핫치키스(오픈 타입)에서 출발해, U조인트(카단)·더블 카단·CV 조인트, 2피스+센터 베어링으로 진동/각도 문제를 해결해 왔습니다. 현대는 알루·카본 복합재·밸런스 댐퍼·능동 디스커넥트·예지진단으로 고속·저소음·연비를 모두 잡는 방향으로 진화 중입니다. 이 글은 역사→구조/각도/진동→정비/튜닝→미래 로드맵을 연대기와 사용 시나리오로 정리한 글 입니다.
각도·강성·밸런스의 삼각형
드라이브라인 설계의 핵심은 조인트 각도(동상/비동상), 축 강성/임임계(크리티컬) 속도, 밸런싱·댐핑입니다. 구성은 샤프트 튜브(강·알루·카본), 슬립 조인트(스플라인), U조인트/더블 카단 또는 CV 조인트, 플랜지/요크, 길이가 길면 센터 베어링과 중간 샤프트, 그리고 댐퍼/가드 루프로 이뤄집니다. 4WD는 트랜스퍼 케이스(또는 PTU)와 앞/뒤 프로펠러 샤프트가 함께 동작합니다.
본론｜연대기와 기술로 읽는 프로펠러 샤프트
1) 태동기: 토크튜브 vs 핫치키스(오픈)
- 토크튜브: 샤프트를 굵은 튜브가 감싸며 디퍼렌셜 리액션 토크를 차체에 전달—정렬성이 좋으나 중량/정비성 제약.
- 핫치키스: 오늘날 주류. 오픈 샤프트에 리프/링크 서스펜션이 토크 리액션을 담당—경량·간단.
2) 카단(U조인트)과 ‘각도의 규칙’
단일 U조인트는 각도에서 비등속이 발생하므로, 전후단 각도를 동등·반대로 맞춰 2차 진동을 상쇄합니다. 불가피한 큰 각도·아티큘레이션에는 더블 카단(중간의 센터링 볼 포함)이 쓰입니다.
3) CV 조인트의 도입
전륜/상시 4WD·높은 각도에서는 동등속(CV) 조인트(트라이포드/더블 오프셋/플런지)로 저속 떨림과 스티어 각 대응성을 확보합니다. 일부 프런트 프로펠러 샤프트는 Rzeppa CV 또는 카단+CV 혼합을 사용합니다.
4) 1피스 vs 2피스·센터 베어링
차체 길이가 길거나 임계 속도(크리티컬 스피드) 확보가 어려우면 2피스+센터 베어링으로 분할해 고주파 굽힘 모드를 밀어냅니다. 반대로 카본·대지름 알루 튜브는 1피스로 길이를 늘리면서도 임계 속도를 높일 수 있습니다.
5) 소재·제조: 강 → 알루/카본·테일러드 튜브
- 용접 강 튜브: 내구·비용 유리, 질량↑.
- 알루: 경량·부식 내성, 직경↑로 굽힘강성 확보.
- 카본 복합재: 고강성·저질량·임계 속도↑·NVH 유리(가격·수리성 과제).
- 테일러드 튜브: 두께 가변, 스핀포밍·마찰용접·정밀 밸런싱.
6) 4WD/전륜 기반 AWD의 PTU–프로펠러–RDM
전륜 기반 AWD는 PTU(파워 테이크오프 유닛)에서 후방으로 샤프트를 보내고, 후방 RDM/전자유압 클러치(Haldex류)로 토크를 분배합니다. 후륜 기반 4WD는 트랜스퍼 케이스(하이/로우 레인지·센터 디퍼렌셜/클러치)에서 앞·뒤 샤프트를 구동합니다.
7) NVH·밸런스·댐핑
회전부는 정/동적 밸런싱·댐퍼 링/튜닝 웨이트로 드론(붕붕음)을 억제합니다. 플랜지/요크 위상(Phasing) 불일치·불량 밸런스·센터 베어링 정렬 미스는 60~120km/h 부근의 떨림을 유발합니다.
8) 안전·서비스성: 가드 루프·모듈화
상용/오프로더는 샤프트 파단 시 차체 관통을 막는 드라이브샤프트 루프를 적용합니다. 현대 차량은 모듈 샤프트(볼트 온)로 교환을 단순화합니다.
9) 고장 패턴·진단
- U조인트 니들 베어링 마모·그리스 소실→ 저속 ‘칙칙’·가속 떨림·온도 상승.
- 센터 베어링 고무 파손→ 출발/등판 시 ‘쿵쿵’·공진.
- 스플라인/슬립 조인트 유격→ 변속 충격·클렁크.
- 튜브 변형/찌그러짐→ 고속 진동·밸런스 상실.
진단은 각도 게이지로 U조인트 각도를 측정(전후단 동등·반대), 위 마킹 확인, 하중–속도 맵으로 공진 구간 파악, 필요 시 정밀 밸런싱/교환이 정석입니다.
10) 튜닝/리프트·로어링 대응
차고 변경은 핀언 각/미션 출력축 각을 바꿉니다. 리프트 오프로더는 더블 카단+CV 요크·롱암·핀언 각 재세팅이 효과적이며, 로어링 세단은 2피스 센터 베어링 정렬·지지 고무 강성 재설계가 필요합니다.
11) 연비/성능을 위한 디스커넥트·감속 예측
전륜 기반 AWD는 고속 크루즈에서 PTU/후방 디스커넥트로 샤프트 유휴 회전을 끊어 손실을 줄입니다. 내비/V2X 기반 예측형 토크 온 디맨드는 미리 결합해 응답과 안정성을 모두 확보합니다.
12) 다음 10년: 복합재·스마트 베어링·소프트웨어 AWD
- 복합재 대지름 1피스: 계 속도↑·질량↓로 고속 정숙성 향상.
- 스마트 센터 베어링/플랜지: 가속도·온도·변형 센싱 → 잔존 수명(CBM) 예측.
- 능동 디스커넥트: 전자/전동 클러치로 PTU·RDM·프런트 샤프트 완전 분리.
- 소프트웨어 토크 벡터링: 좌우·앞뒤 배분 맵을 노면/운전 예측과 융합.
- e-AWD와의 공존: 후륜 e액슬 채용 시 프로펠러 샤프트 자체가 사라지지만, 기계식 AWD는 견인/내구/장거리 효율 영역에서 지속 사용.
- AM(적층) 요크/플랜지·저탄소 강/재활용 알루로 LCA 개선.
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 아키텍처 | 토크튜브 → 핫치키스(오픈) | 경량·정비성↑ | 서스펜션 토크 리액션 관리 |
| 조인트 | 단 U조인트 → 더블 카단/CV | 각도 허용↑·저속 떨림↓ | 비용·윤활/내구 |
| 구성 | 2피스+센터 베어링 보편화 | 임계 속도↑·차체 대응↑ | 정렬·고무 내구 |
| 소재 | 강 → 알루/카본 | 질량↓·NVH/임계 속도↑ | 가격·수리성 |
| 구동전략 | 상시 구동 → 디스커넥트/온디맨드 | 연비↑·마찰↓ | 결합 응답·내구 |
| 정비 | 반응형 → 예지(CBM) | 다운타임↓ | 센서·모델 정확도 |
FAQ
더블 카단과 CV의 차이는?
둘 다 큰 각도·저속 떨림을 줄이지만, 더블 카단은 U조인트 2개+센터링으로 ‘준(準)등속’에 가깝고, CV는 구조적으로 등속입니다. 고각·조향·상시 4WD 프런트엔 CV가, 리프트 오프로더 리어엔 더블 카단이 흔합니다.
U조인트 각도는 어떻게 맞추나요?
단일 샤프트는 전·후단 각을 동등·반대로, 2피스는 각 섹션이 각각 동등·반대가 되게 맞추고 요크 위을 동일하게 유지합니다. 디퍼렌셜 핀언 각 세팅이 핵심입니다.
고속에서 붕붕 떨림이 올라옵니다. 원인은?
밸런스 실종(추 분실/찌그러짐), 센터 베어링 정렬 불량, U조인트 베어링 프리플로트 상실, 임계 속도 접근 등이 흔합니다. 휠 밸런스와 구분하려면 기어 선택/가감속에 따른 변화로 진단하세요.
카본 샤프트의 장단점은?
질량·관성↓, 계 속도/댐핑↑로 고속 정숙성이 탁월합니다. 다만 가격·손상 시 수리 난도↑, 국부 충격/긁힘에 취약할 수 있어 언더바디 보호가 중요합니다.
리프트 후 4WD 떨림이 생겼습니다. 대책은?
더블 카단 샤프트로 교체, 핀언 각 재세팅, 롱암/드롭 키트로 캐스터·라인 정렬, 센터 베어링 고무 강화가 정석입니다.
차종·용도별 드라이브라인 전략
일상 RWD 세단/픽업은 정상 위·밸런스·센터 베어링 정렬과 주기적 U조인트 점검이 체감 품질을 좌우합니다. 오프로더·리프트 차량은 더블 카단/CV·핀언 각 재세팅이 필수이며, 고속 투어러/상용은 알루/카본 1피스로 질량·정숙을 잡을 수 있습니다. 전륜 기반 AWD는 디스커넥트+예측 결합이 연비와 응답의 균형을 제공합니다. 다음 10년은 복합재 샤프트·스마트 베어링·능동 디스커넥트·소프트웨어 토크 벡터링·예지진단이 결합해, 같은 차라도 더 조용하고 효율적이며 신뢰성 높은 드라이브라인을 실현할 것입니다.
내부링크용 앵커 텍스트 5개
- U조인트 각도·위상 세팅 기초
- 더블 카단 vs CV 선택 가이드
- 2피스 샤프트·센터 베어링 정렬 체크
- 알루/카본 샤프트의 계 속도 장점
- AWD 디스커넥트·온디맨드 토크 전략
용어 간단 정리
프로펠러 샤프트: 미션/트랜스퍼–디퍼렌셜 사이 동력 전달 축.
U조인트(카단): 비등속 만곡 조인트.
더블 카단: U조인트 2개+센터링으로 저진동 구현.
CV 조인트: 등속 조인트(Rzeppa/트라이포드).
PTU: 전륜 기반 AWD의 전방 파워 출력 유닛.
RDM: 후방 디퍼렌셜/모듈.
위상(Phasing): 전후 요크의 상대적 각 위치.
임계(크리티컬) 속도: 굽힘 1차 공진 속도.
핀언 각: 디퍼렌셜 입력축의 각도.
디스커넥트: 샤프트/축을 분리해 유휴회전·마찰 손실을 제거하는 장치.
CBM: 상태 기반 정비.
