흡기 매니폴드는 실린더에 균일하고 ‘맞는 타이밍’의 공기를 보내는 통로입니다. 초기 주철 로깅(Log) 매니폴드와 카뷰레터 시절을 지나, 포트 분사(MPI) 확산과 함께 플레넘–러너 길이 튠, 가변 길이(VIS/IMRC), 스월/텀블 밸브, 플라스틱(컴포짓) 경량화가 표준이 됐습니다. 다운사이징 터보 시대에는 짧은 러너·저체적·흡기 매니폴드 일체형 수랭 인터쿨러(iCAC)가 보급되었고, 지금은 센서·구동기·EGR/PCV를 통합한 흡기 플랫폼으로 진화 중입니다. 이 글은 역사→핵심 구조·제어→정비→미래 로드맵을 연대기와 사용 시나리오로 정리한 글 입니다.
유량·응답·균일도의 삼각형
흡기 매니폴드 설계의 목표는 유량(손실 최소), 응답성(체적/길이 최적), 실린더 간 균일도를 동시에 만족시키는 것입니다. 구성은 플레넘(완충·공명), 러너(길이/단면/곡률), 스월/텀블 밸브(저부하 공기 운동), IMRC/가변 길이, 스로틀·센서(MAP/T-MAP/IAT), PCV/EGR 포트, 터보에선 iCAC(내장 수랭 인터쿨러)까지 포함합니다.

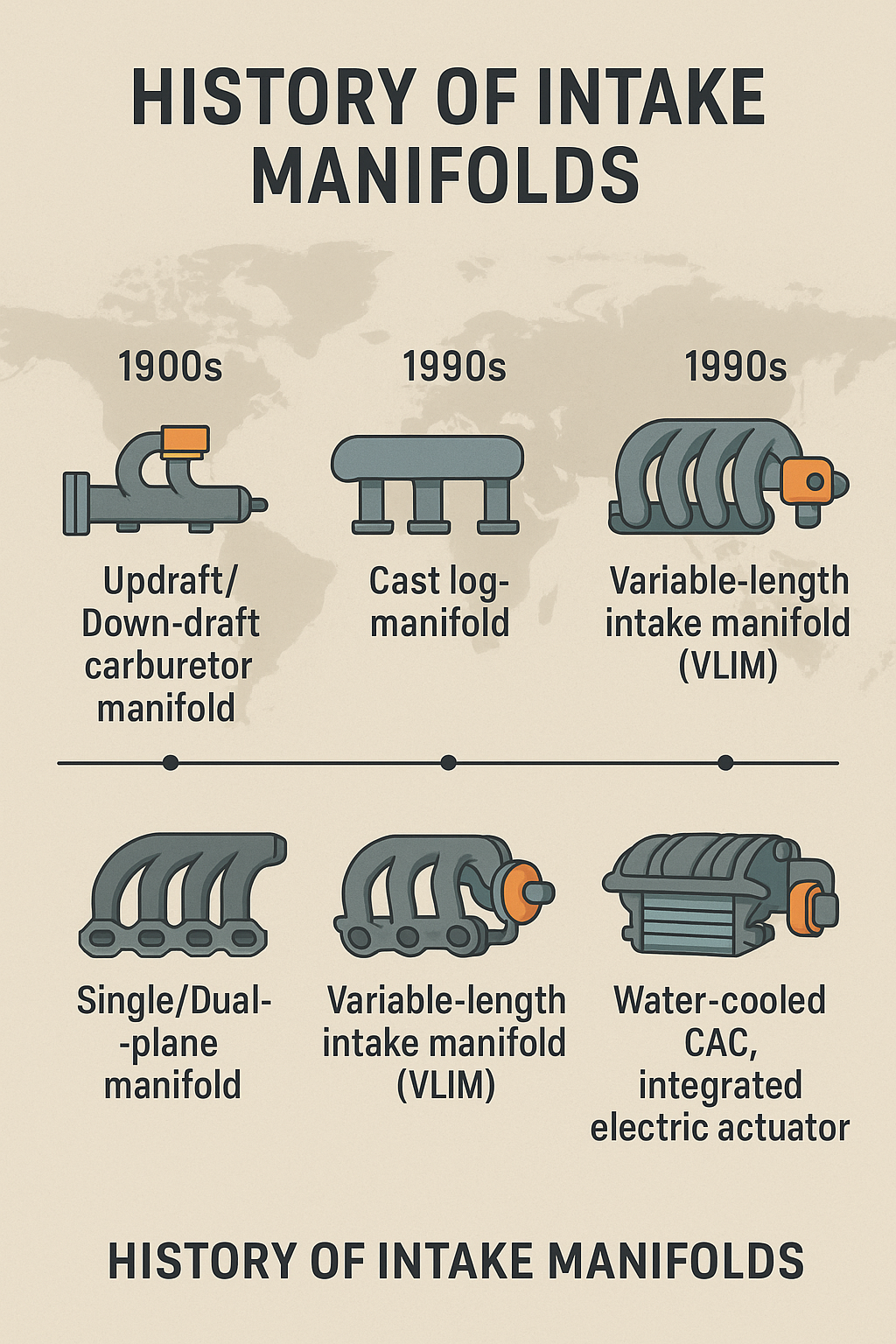

연대기와 기술로 읽는 흡기 매니폴드
1) 태동기: 카뷰레터·주철 로깅형
카뷰레터가 연료 혼합을 담당하던 시절, 매니폴드는 단순한 로깅(Log) 채널이었고, 난류·연료 응결·실린더 편차가 컸습니다. 냉간/경사 환경에서 실린더별 연료 분배 불균형이 흔했습니다.
2) 전자 연료 분사 시대: MPI와 러너 튠
실린더 포트 앞에 인젝터를 둔 MPI가 보급되며 공기 통로로서의 역할이 분리·정교화되었습니다. 플레넘 용적과 러너 길이·단면을 흡기 펄스 공진(헬름홀츠·1/4파)에 맞춰 튠하여 저회전 토크–고회전 출력의 균형을 잡기 시작했습니다.
3) 가변 흡기(VIS/IMRC): 한 몸으로 두 성격
- IMRC(러너 제어 밸브): 저부하에서 일부 포트를 닫아 스월/텀블을 강화, 토크와 연소 안정성 향상.
- 가변 길이(VIS/DISA): 밸브/플랩으로 러너 길이를 바꿔 저회전 충전·고회전 호흡을 모두 확보.
4) 재질·제조의 변화: 알루미늄 → 플라스틱/컴포짓
알루 주조/다이캐스트에서 글래스필드 나일론 등의 플라스틱으로 전환되며 경량·열차폐·복잡 형상 구현이 용이해졌습니다. 진공/용접 대신 초음파 융착·스냅핏 구조가 늘었고, 내부 표면 코팅으로 오염/저항을 줄입니다.
5) GDI(직분사)·EGR·배출과의 팀플레이
GDI 확산으로 연료는 실린더 내에서 분사되고, 매니폴드는 공기 흐름·스월/텀블 형성에 집중합니다. 저압/고압 EGR 포트, 캐니스터·PCV 경로, CVVL/VVT와 협조하여 노킹·배출·펌핑손실을 관리합니다.
6) 터보 시대: 짧은 러너·저체적·iCAC
다운사이징 터보에서는 러너를 짧고 곧게 하여 응답성·압력 손실을 최소화하고, 플레넘 용적을 필요 이상 키우지 않습니다. 고성능/근래의 많은 엔진은 흡기 매니폴드 일체형 수랭 인터쿨러(iCAC)를 채택해 배관을 줄이고 IAT를 낮게 유지합니다.
7) 공력·음향: 호흡과 소리의 디자인
러너 곡률/확산각·분기 형상·플레넘 배플은 유동 분리를 억제하고, 사운드 심포저·레조네이터로 실내 유입음을 조율합니다. 설계 목표는 실린더 편차 최소화와 유량–응답–음향의 균형입니다.
8) 센서·액추에이터 통합
MAP/T-MAP·IAT·스월/텀블 밸브 구동기, IMRC 모듈, 일부 차종의 가열형 PCV 미스트 트랩까지 매니폴드에 통합됩니다. 하이브리드는 재시동 품질을 위해 스로틀·매니폴드 압력 모델을 정교화합니다.
9) 고장·진단: 누설·침전·구동 불량
- 진공 누설: 가스켓·크랙·포트 캡—공회전 불안·희박 혼합·P0171.
- 오일 미스트/카본: PCV·EGR로 유입→러너 벽·IMRC 축 침전, 작동 토크 증가.
- IMRC/스월 플랩 고착·파손: P2004/2008/2014 등, 출력 저하·진동.
- 센서 오염: MAP/T-MAP 오차→부스트/혼합 오류.
스모크 테스트·STFT/LTFT·MAP 로깅·구동기 스윕 테스트로 원인 분리, 침전 심하면 탈거 세척·부품 교환이 안전합니다.
10) 모터스포츠/튜닝: ITB·러너 길이·플레넘 비
NA 고회전은 긴 러너+적정 플레넘으로 충전 효율을 끌어올리고, 과급 차는 짧은 러너+저체적으로 응답을 확보합니다. ITB(개별 스로틀)는 응답·흡기 손실에 탁월하지만 배출·보정 난도가 큽니다. 플레넘 용적:엔진 배기량 비와 러너 길이를 목표 회전수에 맞춰 함께 조정하세요.
11) 수소 ICE/특수 응용
수소 ICE는 역화 방지와 고과잉 공기율 유지가 핵심—러너 표면, 점화원 주변 유동, 백플래시 억제 밸브 등이 고려됩니다. 고부하 상용차는 열/내구, 오프로더는 방수·먼지 차단 설계가 중요합니다.
12) 다음 10년: 적층제조·스마트 액추에이션·예측 제어
- 적층제조(AM)로 비정형 러너·내장 배플·냉각 채널 구현—유량 균일/압력손실 동시 개선.
- 스마트 IMRC: 전류·각도·토크 기반 자가 진단과 잔존 수명 예측.
- 예측 제어: 내비/V2X·경사·열상태를 입력으로 러너/플랩·EGR·VVT·부스트를 선제 조율.
- iCAC 통합 고도화: 매니폴드–스로틀–인터쿨러 일체화, 체적 최소·IAT 안정.
- 저탄소 소재: 재활용 폴리머·저VOC 코팅·모듈 리매뉴팩처링.
흡기 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 아키텍처 | 로깅형 → 플레넘–러너 튠 | 토크 곡선 최적화 | 실린더 균일도 |
| 가변화 | 고정 → IMRC/VIS | 저속 토크·고회전 출력↑ | 구동 내구·오염 |
| 재질 | 알루 → 플라스틱/컴포짓 | 경량·열차폐·형상 자유 | 열/화학 내구·크랙 |
| 터보 | 장러너 → 단러너·iCAC | 응답·압력손실↓·IAT↓ | 비용·열관리 |
| 통합 | 센서 분산 → 매니폴드 통합 | 정밀 제어·패키징↑ | 서비스성 |
| 차세대 | 단순 부품 → 스마트 플랫폼 | CBM·예측 제어·효율↑ | 데이터·보안 |
FAQ
가변 흡기(VIS/IMRC)가 항상 유리한가요?
대부분의 일상 주행에선 토크·연비에 이점이 큽니다. 다만 구조 복잡/오염에 따른 고장 가능성과 비용이 증가하므로, 고회전 특화 트랙 전용 NA 튠은 단순 고정형을 선택하기도 합니다.
플라스틱 매니폴드는 내구가 약하지 않나요?
열·연료 증기에 맞춘 소재/코팅으로 설계되며, 경량과 열차폐 장점이 큽니다. 다만 과도 토크가 걸리는 IMRC 축·진공 포트 주변은 크랙·누설이 발생할 수 있어 점검이 필요합니다.
터보차저에서 플레넘을 크게 만들면 좋은가요?
응답을 해치는 과도 체적이 될 수 있습니다. 터보는 압력원(컴프레서)이 있어 짧은 러너+적정 플레넘이 일반적으로 유리합니다.
흡기 누설은 어떻게 찾나요?
스모크 테스트·연막기, MAP/MAF 불일치 로깅, STFT/LTFT(희박 보정 증가)로 진단합니다. 가스켓·호스·블라인드 캡·크랙을 순서대로 확인하세요.
GDI에서 밸브 뒤 카본이 늘어나는 이유와 대책은?
연료가 포트에 닿지 않아 세척 효과가 적기 때문입니다. 듀얼 인젝션(MPI+GDI)·양질 오일·PCV 관리·장거리 주행이 도움이 됩니다.
차종·연료·튜닝별 흡기 전략
일상 승용은 순정 플라스틱 매니폴드+IMRC 정상 동작과 PCV/EGR 유지가 정답입니다. 가솔린 터보는 짧은 러너·저체적·iCAC 및 덕트/씰링 보강이 응답과 노킹 내성에 직결되고, NA 트랙용은 길이 튠+ITB가 유효합니다. 수소 ICE·상용은 역화/내구·방진 방수를 우선하세요. 다음 10년은 적층제조 러너·스마트 IMRC·예측 제어·iCAC 통합이 결합해, 같은 엔진도 더 균일하고 빠르며 조용하게 호흡하는 시대가 될 것입니다.
용어 간단 정리
플레넘: 스로틀 뒤 완충 공간.
러너: 플레넘→실린더 통로.
IMRC: 흡기 러너 제어(밸브/플랩).
VIS/DISA: 가변 길이 시스템.
스월/텀블: 연소실 내 공기 회전/전도성 난류.
MAP/T-MAP/IAT: 압력/온도 센서.
PCV: 크랭크케이스 벤틸레이션.
iCAC: 매니폴드 일체형 수랭 인터쿨러.
ITB: 실린더별 개별 스로틀.
헬름홀츠: 공진 챔버 이론.
