CV(Constant Velocity) 조인트는 서스펜션 스트로크·조향 각도·구동 토크가 동시에 변하는 상황에서도 회전 속도를 일정하게 전달하는 구동축(반축)의 핵심 관절입니다. 초기 Rzeppa(6볼)·Birfield·트라이포드에서 출발해, 플런지 기능·더블 오프셋(DOJ)·고각형 하이앵글로 진화했고, 오늘은 부츠·그리스·가공 공차와 진동(NVH) 최적화가 성능을 가릅니다. 다음 10년은 EV 고토크·토크리플 대응, 저마찰 부츠/저투과 그리스, 센서 내장형 CBM, 경량 복합재 샤프트와의 통합이 키워드입니다. 본 글은 역사→구조/동작→진단/정비→미래 로드맵을 정리한 글 입니다.
각도·플런지·윤활의 삼각형
CV 조인트의 목표는 등속 전달(속도 변동 0), 플런지 스트로크(길이 변화 흡수), 저마찰/내구를 동시에 달성하는 것입니다. 구성은 아우터/이너 레이스, 볼/트라이포드 롤러, 케이지, 스냅링/클립, 샤프트 스플라인, 부츠(클램프), 몰리브덴계 그리스로 이루어집니다. 일반적으로 휠측(아우터)은 고각 고정형, 디퍼렌셜측(이너)은 플런지형을 사용합니다.

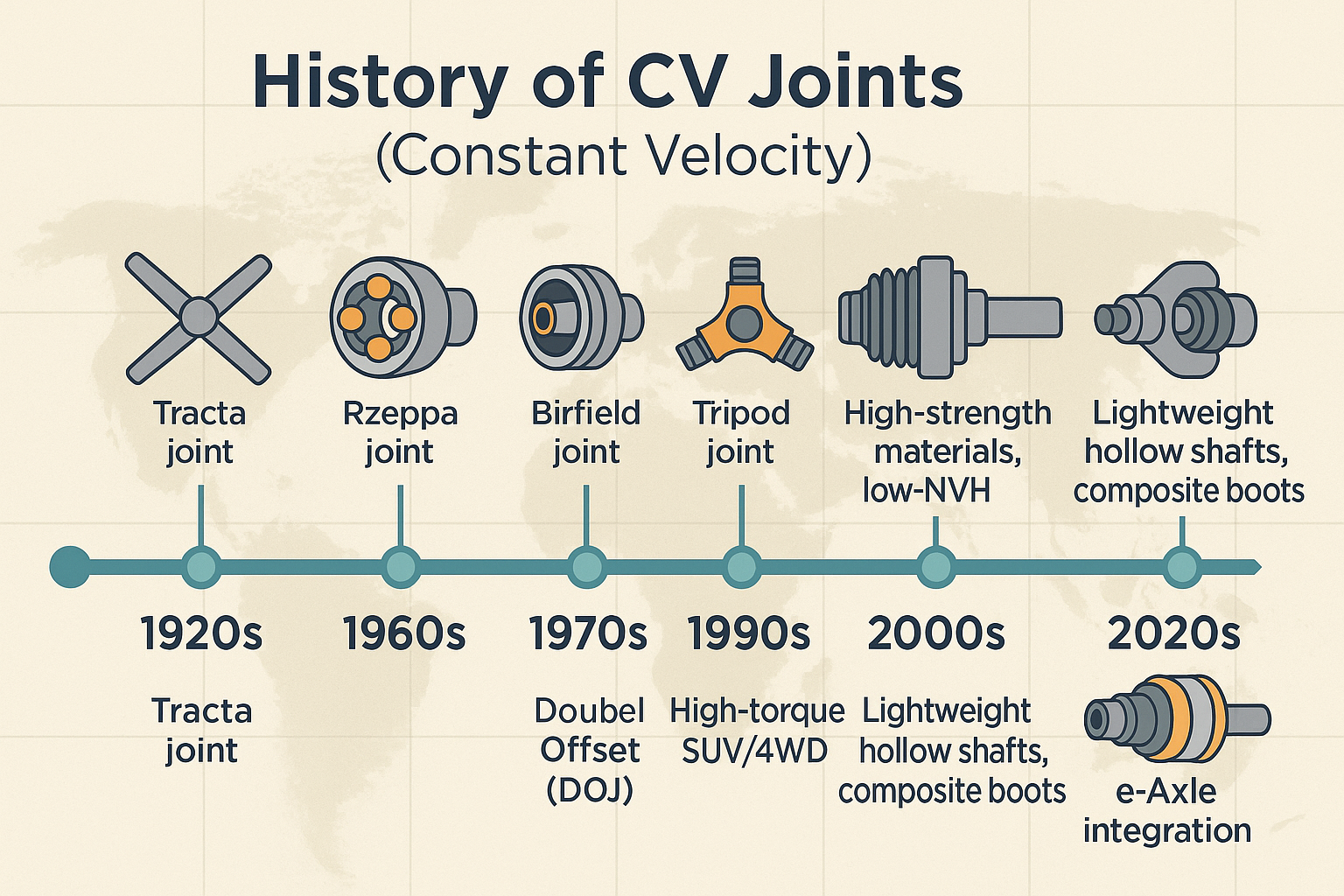

본론｜연대기와 기술로 읽는 CV 조인트
1) 태동기: Rzeppa와 Birfield
- Rzeppa(6볼): 내·외 레이스의 홈을 따라 6개의 볼이 케이지로 유도되어 등속을 구현. 고각 조향에 유리해 아우터(휠측) 표준으로 정착.
- Birfield: Rzeppa 계열의 변형으로 홈 형상·접촉각 최적화로 마찰과 진동을 낮춤.
2) 트라이포드(Tripod)·더블 오프셋(DOJ)
트라이포드는 3개의 롤러가 슬라이딩하여 플런지 개소에서 길이 변화를 흡수, 내측(디퍼렌셜측)에 널리 사용됩니다. DOJ는 볼을 2중 오프셋 홈으로 배치해 플런지와 등속을 동시에 높인 형식입니다.
3) 고각·하이앵글 CV
오프로더·대차고 SUV·맥퍼슨 스트럿 대스트로크 환경을 위해 40~50°대의 하이앵글 CV가 개발되었습니다(특수 홈/케이지, 얇은 월 샤프트, 강화 부츠).
4) 부츠·그리스·씰링
- 부츠 소재: NBR/CR → HNBR·TPEE/TPE로 내열·내후성·저온 굽힘 성능 향상, 저투과로 그리스 건조 억제.
- 그리스: 몰리브덴 디설파이드(MoS₂) 첨가, 고온 전단 안정·워터워시아웃 억제. EV 전용은 소음·저점도·저분무 특성 강화.
- 클램프: 이중 밴드·정토크 툴로 밀봉·동심 확보.
5) 가공·공차·NVH
홈 연삭·슈퍼피니싱·구면 정밀, 케이지 편심·볼 등급이 저속 저더·고속 드론에 직결됩니다. 샤프트 비틀림·허브·베어링과의 시스템 튜닝이 핵심입니다.
6) 전륜·AWD·프런트 프로펠러 샤프트
전륜 기반 AWD의 프런트 프로펠러 샤프트에도 Rzeppa/플런지 CV가 쓰이며, 고각 조향·진동·온도(배기/터보 근접) 환경을 견디도록 설계됩니다.
7) 고장 패턴·증상
- 부츠 파열→ 그리스 유출·먼지 유입 → 코너링 시 딱딱/칙칙 클릭음(주로 아우터), 가속/등판 떨림(이너).
- 그리스 열화→ 고속 드론·발열, 장시간 후 샤프트 밸런스 문제 유발.
- 플런지 스틱션→ 서스펜션 스트로크 시 바인딩/진동.
8) 진단·정비 포인트
- 조향 최대에서 저속 원선회 소음 확인(아우터 판단).
- 가속·언덕에서의 진동/소음 확인(이너 판단).
- 부츠 찢김·그리스 슬링 흔적·클램프 느슨함 시 즉시 수리.
- 교환 시 토크/각도 마킹·허브 너트 초기 프리로드·신품 클램프 사용.
부츠만 손상된 초기에 부츠+그리스 교체로 연장 가능하나, 소음 발생 후엔 조인트 어셈블리 교환이 안전합니다.
9) 튜닝·차고 변경 대응
리프트(↑)는 조인트 각도/플런지 여유를 줄여 수명을 단축, 하이앵글 CV·디프 드롭·롱트래블 셋업으로 보완합니다. 로어링(↓)은 반대로 플런지 센터 오프셋·저각 진동이 이슈가 될 수 있어 정렬·밸런스가 중요합니다.
10) EV·HEV 시대의 요구
- 고토크·즉시 토크→ 접촉압·표면 경화·그리스 내전단 향상 필요.
- 토크 리플·코깅→ 저속 저더/NVH에 민감, 홈 형상·케이지 질량·샤프트 비틀림 최적화.
- 저소음→ 엔진 소음 차폐 부재로 CV/허브/베어링 소음이 도드라짐—저마찰 부츠·저소음 그리스 채용.
11) 안전·내구·품질
클램프 해제 상태 주행 금지, 부츠 접촉부 탈지·프라이머 중요. 교체품은 차종별 치수·스플라인·플런지 스트로크 일치 확인이 필수입니다.
12) 다음 10년: 저마찰·스마트·경량
- 고각·저마찰 홈: 접촉 패턴 최적화로 효율·수명↑.
- 스마트 CV: 부츠·클램프·샤프트에 온도/가속도/각변위 센서 내장→ CBM(상태기반정비).
- 그리스/부츠 혁신: 저점도·저투과·저소음, 친환경 첨가제·재활용 가능한 TPEE.
- 경량화: 얇은 월 튜브·공동 샤프트·알루/복합재 플랜지, LCA 개선.
- e-액슬 통합: 짧은 반축·고각 허용·토크벡터링과의 시스템 튜닝.
전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 아키텍처 | Rzeppa/Birfield 정착 | 고각 등속·조향 안정 | 가공 정밀·NVH |
| 내측 | 트라이포드/DOJ 플런지 | 스트로크 대응·진동↓ | 롤러 마모·그리스 |
| 소재 | HNBR/TPEE 부츠·고성능 그리스 | 수명·저소음↑ | 원가·내화학성 |
| 고각 | 하이앵글 CV | 리프트/오프로드 적합 | 강도·부츠 내구 |
| 전동화 | EV 토크·리플 대응 | 정숙·응답↑ | 표면·윤활·설계 난이도 |
| 유지보수 | 반응형 → CBM/스마트 센싱 | 고장 예지·다운타임↓ | 센서 비용·신뢰성 |
FAQ
아우터(휠측)와 이너(디프측) CV 차이는?
아우터는 고각 등속이 중요해 Rzeppa/Birfield가 일반적, 이너는 플런지가 중요해 트라이포드/DOJ가 보편입니다.
코너링에서 ‘딱딱’ 소리가 납니다. 원인은?
대개 아우터 CV의 부츠 파열→그리스 손실→볼·홈 마모입니다. 반면 가속 떨림은 이너 CV 이슈일 가능성이 큽니다.
부츠만 갈면 되나요, 조인트를 바꿔야 하나요?
소음·유격이 없고 오염 초기에 발견하면 부츠+그리스 교체로 충분합니다. 소음이 나기 시작했다면 어셈블리 교환이 안전합니다.
리프트 후 각도가 커졌어요. 대책은?
하이앵글 CV 적용, 디퍼렌셜 드롭, 샤프트 길이/플런지 여유 재검토가 정석입니다.
EV에서 CV 소음이 더 잘 들리는 이유는?
엔진 소음이 없고 저속 고토크로 미세 마찰/백래시가 그대로 전달되기 때문입니다. 저소음 그리스·부츠·정밀 가공이 중요합니다.
차종·용도별 조인트 전략
도심 위주 전륜/크로스오버는 정품 규격·부츠 점검 주기 유지가 최선의 보험입니다. 오프로더·리프트 차량은 하이앵글 CV·디프 드롭·강화 부츠로 내구를 확보하세요. EV/하이브리드는 저소음 그리스·정밀 가공·샤프트 비틀림 튜닝이 체감 품질을 좌우합니다. 다음 10년은 고각·저마찰·스마트 센싱·경량화가 결합해, 같은 반축이라도 더 조용하고 내구성이 높으며 유지보수가 쉬운 등속 구동을 제공할 것입니다.
내부링크용 앵커 텍스트 5개
- Rzeppa·Birfield·트라이포드 한눈에
- 플런지 스트로크와 서스펜션 지오메트리
- 부츠/그리스 선택 가이드
- 리프트 차량용 하이앵글 CV 셋업
- EV 토크리플·저소음 대응 포인트
용어 간단 정리
CV(등속) 조인트: 각도 변화에도 회전 속도 변동이 없는 조인트.
Rzeppa/Birfield: 6볼 고정형 아우터 계열.
트라이포드: 이너 플런지용 3롤러 조인트.
DOJ: 더블 오프셋 볼형 플런지 조인트.
플런지: 축 길이 변화 흡수 기능.
HNBR/TPEE: 내열·내유성 부츠 소재.
MoS₂: 몰리브덴 디설파이드, 고하중 그리스 첨가제.
하이앵글: 40° 이상 큰 조향/각도 허용형.
