EGR(Exhaust Gas Recirculation)는 배기가스의 일부를 흡기로 되돌려 연소 온도를 낮추고 NOx를 줄이는 핵심 기술입니다. 가솔린·디젤 모두에서 진공식 포핏 밸브와 단순 바이패스에서 출발해, 전자식 리니어 EGR·쿨러 바이패스·고압(HP)·저압(LP) 루프·VGT·스로틀 협조로 정밀해졌고, 다운사이징·GDI·SCR/DPF 시대와 함께 배출–연비–내구 균형을 재정의했습니다. 이 글은 역사→구조·제어→정비→미래 로드맵을 연대기와 시나리오로 정리한 글 입니다.
연소 온도·산소 농도·유량 제어의 삼각형
EGR의 목적은 연소실의 피크 온도를 낮추고 산소 농도를 희석하여 열적 NOx 형성을 줄이는 것입니다. 구성은 EGR 밸브(포핏·버터플라이·리니어), EGR 쿨러(튜브-앤-핀·플레이트형), 쿨러 바이패스 밸브, 차압 생성원(디젤 스로틀·VGT 매칭), 센서(EGR ΔP/온도/MAP/MAF)와 제어(ECU 피드백·모델 기반)로 이루어집니다. 디젤은 보통 HP-EGR(배기 매니폴드→흡기 전 스로틀)과 LP-EGR(후처리 뒤→컴프레서 전)을 병행하며, 가솔린에선 냉각 EGR이 노킹 억제·펌핑 손실 저감에 쓰입니다.

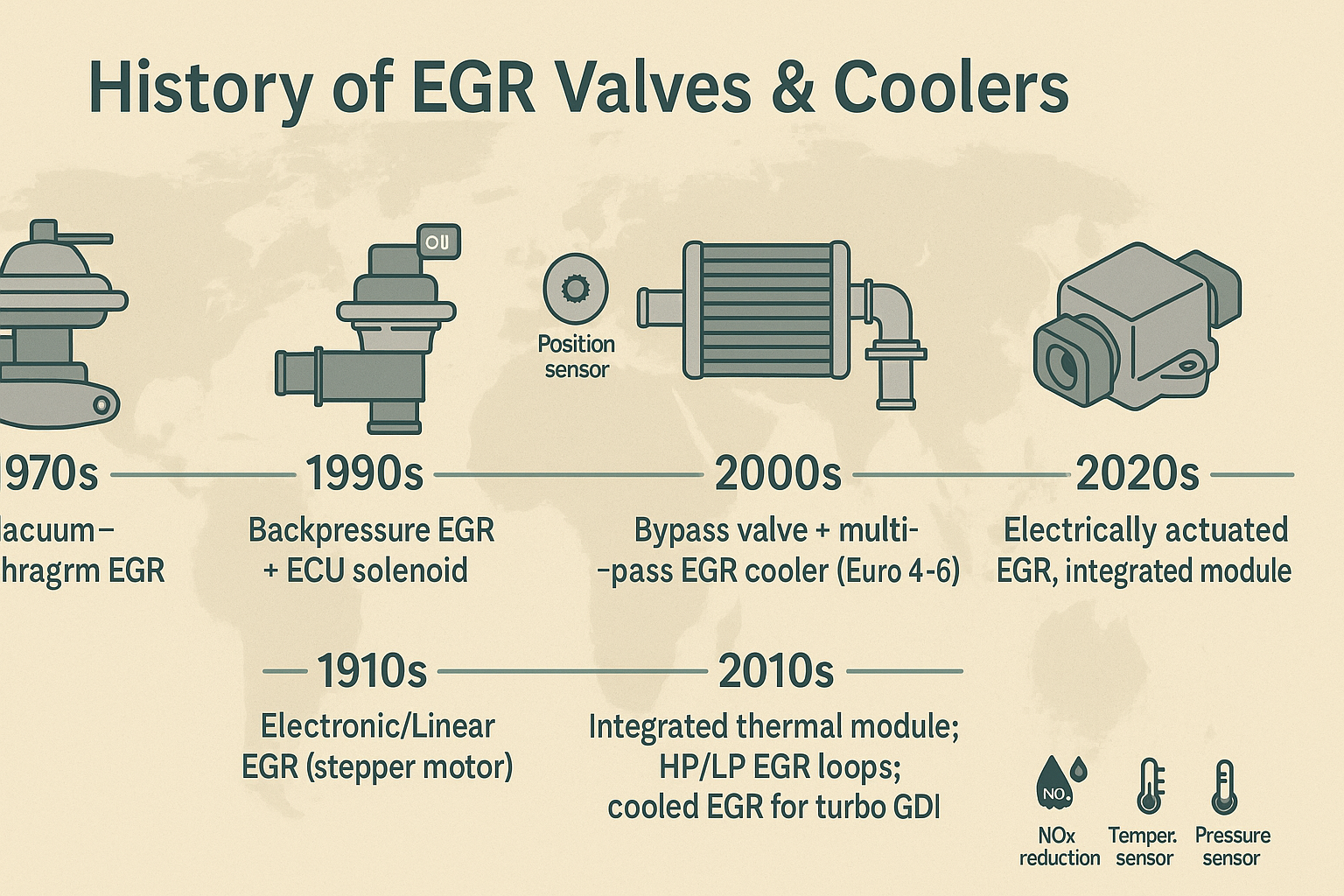

본론｜연대기와 기술로 읽는 EGR 밸브·쿨러
1) 태동기: 진공식 포핏·단순 바이패스
초기 EGR은 흡기 진공을 이용한 다이어프램식 포핏 밸브로, 스로틀·속도·온도 신호에 따라 개도량을 대략 제어했습니다. 구조가 단순하지만 온도·고도·부하 변화에 민감했고, 응답·정밀성이 제한적이었습니다.
2) 전자식 리니어·스텝 구동의 도입
ECU가 직접 구동하는 전자식 리니어 EGR 밸브(포지션 센서 내장)와 스텝모터/BLDC 액추에이터가 보급되며, 개도–유량의 반복 정확도와 진단성이 크게 향상됩니다. ΔP 센서·모델 기반(알파-n/MAF) 추정으로 피드백 제어가 정밀해집니다.
3) EGR 쿨러: NOx와 내구의 교차점
배기가스 온도를 낮춰 NOx·엔진 부하를 줄이기 위해 수냉 쿨러가 채택됩니다. 플레이트 스택·튜브-앤-핀 구조가 일반적이며, 바이패스 밸브로 예열·부하에 따라 우회합니다. 디젤의 장시간 고부하·재생(리제너레이션) 환경에 맞춰 고내열 스테인리스·브레이징·내식 코팅이 적용됩니다.
4) HP-EGR vs LP-EGR: 루프의 분화
- HP-EGR: 배기 매니폴드→EGR 밸브/쿨러→흡기 매니폴드. 저속·응답에 유리, 유량은 배압 의존.
- LP-EGR: 후처리 후(냉각·클린)→컴프레서 전→인터쿨러→스로틀/흡기. 고속·고부하에서 대량 유입 가능, 터보 효율 영향·컴프레서 오염 관리가 핵심.
- 현대 디젤은 듀얼 루프로 지도를 분할해 NOx–PM–연비 균형을 맞춥니다.
5) 디젤: NOx–PM–후처리의 균형
EGR 증가는 NOx를 낮추지만 PM·연료비가 늘 수 있어, VGT·디젤 스로틀·후처리(DOC/DPF/SCR)와 상호 보정이 필수입니다. SCR 효율이 높은 조건에선 EGR을 줄여 연비·내구를, 저온/도심에선 EGR을 늘려 원배출을 낮추는 등 조건부 최적화가 이뤄집니다.
6) 가솔린(GDI): 냉각 EGR의 부상
다운사이징 GDI/터보는 냉각 EGR로 노킹을 억제하고 점화시기 전진·펌핑 손실 저감·연비 향상을 추구합니다. 일부는 고압(E)GR-LNT/GPF와 연계해 PN·촉매 열관리를 병행합니다.
7) 센싱·모델·진단
- EGR ΔP 센서(오리피스/벤투리), EGR 온도 센서, MAF·MAP 상관으로 실유량을 추정.
- OBD: P0401(EGR 유량 부족), P0402(과다), P0403(회로/구동), P0405/6(포지션 센서).
- 모델 기반으로 누설·막힘·쿨러 성능 저하를 탐지(학습값·잔류 오차 모니터).
8) 고장 패턴·정비
- 그을음/오일 미스트에 의한 코킹: 밸브 스틱션·응답 지연→아이들 불안·냄새·연비 저하.
- 쿨러 누설: 냉각수 소비·백연(흰 연기)·실화·심하면 하이드로록.
- ΔP 센서/배관 막힘: 유량 추정 오류→OBD 경고.
- LP-EGR 오염: 컴프레서 휠·인터쿨러 오염→효율 저하.
정비는 파라메트릭 진단(MAF/MAP/λ 반응)→포지션 학습값·작동 스윕→연막·냉각계 압력 테스트 순으로 진행하고, 심한 오염·누설은 교환이 안전합니다.
9) 열·NVH·패키징
쿨러는 고ΔT·열사이클을 견뎌야 하며, 바이패스 전략으로 워밍업·재생 시 과도 냉각을 피합니다. 배관 길이·곡률·지지 브래킷·플렉스 조인트는 유량·진동·크랙 내구에 직결됩니다.
10) 하이브리드·빈번 재시동
하이브리드는 엔진 온–오프가 잦아 EGR 응답·재활성화와 촉매 온도 관리가 중요합니다. 바이패스·히터 로직·예열 맵으로 라이트오프 유지와 미스 배출을 억제합니다.
11) 수소 ICE·합성연료
수소 ICE는 희박 연소가 가능하지만 NOx를 낮추려면 EGR 또는 수분 분사가 유용합니다. 백플래시·연소 안정 리스크를 고려해 EGR 유량·응답·온도를 정밀 관리합니다.
12) 다음 10년: 예측형·자기세정·저탄소 소재
- 예측형 EGR: 내비/V2X·경사·트래픽을 입력으로 VGT·스로틀·SCR와 선제 협조.
- 스마트 밸브/쿨러: 내장 온도·압력 센서·전류 신호로 잔존 수명(CBM) 예측·자가진단.
- 자기세정 코팅/가변 단면 코어: 침적 억제·유량 안정(AM 적층제조 코어 포함).
- EATS 통합 최적화: SCR 성능 향상 시 EGR 의존 저감→연비·오일 희석 완화.
- 재활용 스테인리스·저VOC 브레이징 등 LCA(전과정) 친화 설계.
EGR 전환점 요약 표
| 영역/시대 | 전환점 | 체감 효과 | 주요 과제 |
|---|---|---|---|
| 구동 | 진공식 → 전자식 리니어/BLDC | 응답·정밀·진단성↑ | 오염·스틱션 관리 |
| 루프 | 단일 → HP-/LP- 듀얼 | 전영역 NOx 제어↑ | 터보/컴프레서 오염·패키징 |
| 열관리 | 비냉각 → 쿨러+바이패스 | NOx↓·내구↑ | 쿨러 누설·과냉 방지 |
| 센싱 | 오픈루프 → ΔP·모델 피드백 | 유량 정확도↑ | 센서 막힘·보정 |
| 가솔린 | 비EGR → 냉각 EGR | 노킹↓·연비↑ | 제어 복잡·PN 관리 |
| 차세대 | 수동 유지보수 → CBM/예측 제어 | 가동률·배출 안정↑ | 데이터 품질·원가 |
FAQ
EGR은 왜 NOx를 줄이나요?
배기가스(주로 CO₂·H₂O·N₂)로 혼합기를 희석하면 열용량이 증가해 피크 온도가 낮아지고, 고온에서 생성되는 열적 NOx가 줄어듭니다.
HP-EGR과 LP-EGR 차이는?
HP는 배기 매니폴드→흡기, 응답이 빠르고 저속에 유리합니다. LP는 후처리 뒤→컴프레서 전으로 대유량·고속에 유리하나 터보/인터쿨러 쪽 오염 관리가 필요합니다.
P0401/0402가 떴어요. 어디부터 보나요?
P0401은 유량 부족—코킹·ΔP 센서 배관 막힘·밸브 스틱션·디젤 스로틀·VGT 매칭 문제를 점검. P0402는 과다—밸브 개방 고착·MAP/MAF 오차·흡기 누설을 확인하세요.
쿨러 누설 증상은?
냉각수 감소·백연·거친 시동·냉각수 냄새, 심하면 실린더 내 수분 유입으로 하이드로록 위험. 즉시 압력 테스트·교환을 권장합니다.
EGR 삭제가 연비/출력에 좋다던데요?
배출법 위반·검사 불합격·엔진/후처리 손상 위험이 있어 도와드릴 수 없습니다. 합법적 범위에서 정상 작동·맵 최적화·후처리 협조가 성능과 내구에 더 안전합니다.
차종·연료·운행 환경별 EGR 전략
도심 위주의 디젤은 HP+LP 듀얼 루프와 쿨러 바이패스 최적화로 저온 NOx·연비를 균형 있게 챙기고, 견인/고속 장거리 중심은 SCR 협조로 EGR 의존을 줄여 내구·오일 희석을 완화하세요. 가솔린 터보/GDI는 냉각 EGR로 노킹 여유를 확보해 점화시기를 전진하고, 하이브리드는 재시동 품질·촉매 라이트오프 유지가 관건입니다. 앞으로 10년은 예측형 EGR·스마트 쿨러·자기세정 코팅·AM 코어가 결합해, 같은 엔진으로도 더 낮은 NOx·더 높은 연비·더 탄탄한 내구를 실현할 것입니다.
용어 간단 정리
EGR: 배기가스 재순환.
HP/LP-EGR: 고압/저압 루프.
ΔP 센서: EGR 차압 센서.
VGT: 가변 형상 터보.
SCR/DOC/DPF/GPF: 선택적 환원/산화/미립자 필터 후처리.
OBD: 온보드 진단.
CBM: 상태 기반 정비.
라이트오프: 촉매 활성 온도 도달.
코킹: 그을음·오일 침적에 의한 점착.
AM: 적층제조.
